Réglage de hauteur de coupe

La hauteur de coupe peut être réglée d'environ 25 à 100 mm (1-4 in.). Lorsque l'unité de coupe est en position de transport, la hauteur de coupe est d’environ 100 mm (4 in.).

1. Vérifier la pression de gonflage des pneus et la régler selon le besoin.

2.

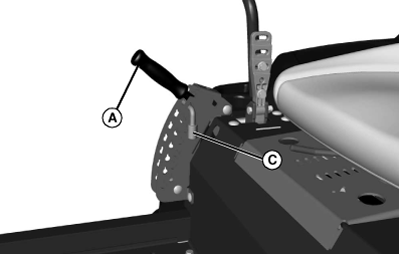

   MXAL47046-UN-16APR13

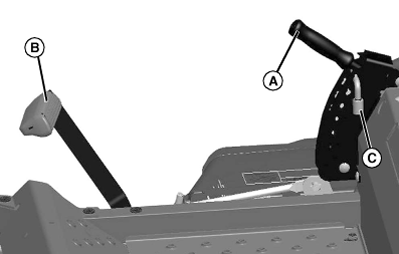

   MXAL47047-UN-16APR13

   Machines de la série Z600 illustrées.

   Relever l'unité de coupe :
   • Z425, Z445 and Z465 – Tirer le levier de relevage de l'unité de coupe (A) vers le haut puis vers le centre de la machine pour le verrouiller en position relevée.
   • Série Z600 (unités de coupe haute capacité de 48, 54 et 60 pouces) – Appuyer sur la pédale de relevage (B) et tirer le levier de relevage de l'unité de coupe (A) vers le haut jusqu’à atteindre la position de relevage maximal.



---




3. Insérer la goupille (C) dans le trou approprié pour la hauteur de coupe souhaitée.

4. Abaisser l'unité de coupe :

   • Z425, Z445 and Z465 – Relever légèrement le levier de relevage de l'unité de coupe, le pousser légèrement vers l’extérieur et abaisser le levier de relevage (A) sur la goupille (C).
   • Modèles Z600 (carters de coupe haute capacité de 48, 54 et 60 pouces) – Mettre le pied sur la pédale de relevage (B) et la relâcher vers l’arrière tout en abaissant le levier de relevage de l'unité de coupe (A) sur la goupille (C).
