Vérification du niveau d’huile du carter-pont

1. Garer la machine en toute sécurité sur une surface de niveau. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. IMPORTANT: L’huile hydraulique chaude se dilate, ce qui fausse le relevé du niveau d’huile. Contrôler le niveau d'huile:

   • Lorsque l'huile est froide.

   • Avec le moteur arrêté.

   Laisser la machine refroidir.

3. IMPORTANT: Une contamination peut endommager le circuit hydraulique. Nettoyer soigneusement la zone autour du bouchon de remplissage avant de retirer le bouchon.

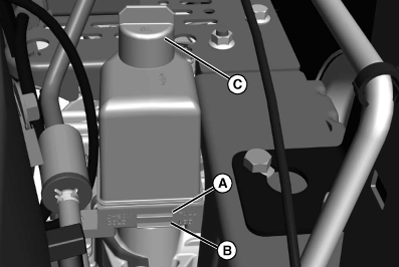

   MXAL47095-UN-16APR13

   Modèle Z425 illustré. Les autres modèles sont similaires.

   Localiser les réservoirs gauche et droit à l’arrière de la machine. Chaque transmission est dotée de son propre réservoir.

---




4. Le réservoir comporte deux repères, « FULL » (Plein) (A) et « ADD » (Ajouter) (B). Contrôler le niveau à froid.

5. Si le niveau d’huile se situe au-dessous du repère « ADD » (Ajouter) (B), nettoyer le pourtour du bouchon du réservoir et enlever le bouchon (C).

6. Enlever la grille de prénettoyage en mousse.

7. Ajouter de l'huile jusqu'à ce que le niveau atteigne le repère « FULL » (Plein) (A) sur le réservoir.

8. Poser la grille de prénettoyage en mousse.

9. Reposer le bouchon (C).

10. Démarrer le moteur.

11. Faire avancer et reculer la machine plusieurs fois.

12. Garer la machine en toute sécurité sur une surface de niveau. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

13. Laisser l’huile hydraulique refroidir pendant au moins 3 minutes.

14. Contrôler à nouveau le niveau d'huile. Faire l'appoint d'huile si nécessaire.
