Entretien des lames de la tondeuse

ATTENTION: Les lames rotatives sont dangereuses. Avant de régler ou d'effectuer l'entretien du plateau de coupe, procéder comme suit :

• Débrancher le/les câble(s) de bougie ou le câble négatif (-) de la batterie pour éviter le démarrage accidentel du moteur.

• Toujours porter des gants pour manipuler ou travailler à proximité des lames.

Dépose des lames de la tondeuse

1. Garer la machine en toute sécurité. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Relever l'unité de coupe pour accéder aux lames de la tondeuse. Si nécessaire, déposer le plateau de coupe.

3. Bloquer la lame avec une cale en bois pour l'empêcher de tourner.

4.

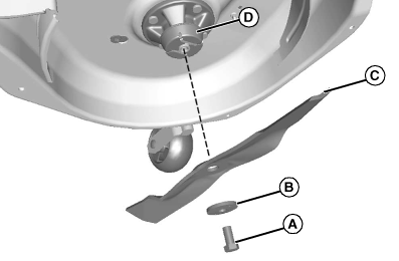

   MXAL47131-UN-16APR13

   Unité de coupe de la série Z400 de 48 pouces illustrée. Les autres unités de coupe sont similaires.

   Desserrer et déposer la vis (A), la rondelle (B) et la lame (C).

---




5. Contrôler les lames ; aiguiser, équilibrer ou remplacer les lames selon le besoin.

Pose des lames de la tondeuse

1. S'assurer que la coupelle du déflecteur (D) repose correctement entre la fusée de la tondeuse et la lame.

2. Placer la lame de la tondeuse (C) sur la fusée de la tondeuse, le côté tranchant vers le sol.

3. Installer la rondelle (B), avec le côté concave vers la lame, et installer la vis (A) pour fixer la lame sur l’axe de la fusée.

4. Bloquer la lame de la tondeuse avec une cale en bois pour l'empêcher de tourner et serrer la vis à la valeur prescrite.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Lame de tondeuse, vis	Couple de serrage	68 N.m (50 lb-ft)
