Réglage des roulettes de l’unité de coupe

1. ATTENTION: Éviter les blessures! Les lames rotatives sont dangereuses. Avant de régler ou d'effectuer l'entretien de l'unité de coupe, procéder comme suit:

   • Débrancher le/les câble(s) de bougie ou le câble négatif (-) de la batterie pour éviter le démarrage accidentel du moteur.

   • Toujours porter des gants pour manipuler ou travailler à proximité des lames de tondeuse.

   IMPORTANT: Éviter tout dommage! Un réglage incorrect des roues de tondeuse risque d'endommager l'unité de coupe:

   • Les roulettes ne doivent pas supporter le poids de la tondeuse.

   • Contrôler le réglage des roues à chaque changement de hauteur de coupe.

   Garer la machine en toute sécurité sur une surface de niveau. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

2. Gonfler les pneus à la pression correcte.

3. Relever le levier de verrouillage du relevage de l’unité de coupe pour verrouiller le carter en position de transport.

4. Régler des roulettes de l'unité de coupe à la hauteur correcte :

Tondeuses de 48 et 54 pouces (série Z400)

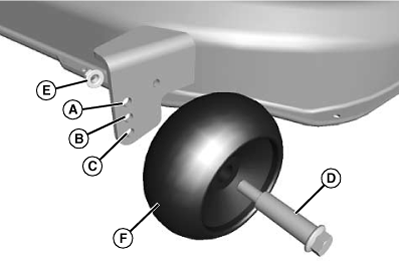

MXAL47054-UN-16APR13

Position 1 (A)	Hauteur de coupe 25—44 mm (1—1-3/4 in)
Position 2 (B)	Hauteur de coupe 50—69 mm (2—2-3/4 in)
Position 3 (C)	Hauteur de coupe 76—101 mm (3—4 in)

• Déposer la vis à épaulement (D) et l’écrou (E). Déplacer la roue (F) vers le trou correct. Fixer avec la vis à épaulement et l'écrou. Serrer l'écrou au couple prescrit.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Écrou de roue de tondeuse	Couple de serrage	34 N.m (25 lb-ft)

Unités de coupe 62C et à haute capacité de 48 et 54 et 60 pouces (Z645, Z655 et Z665)

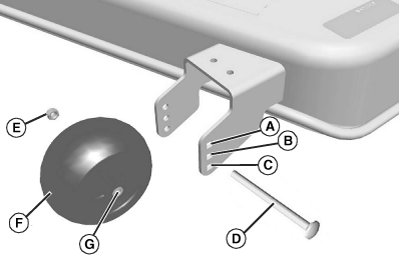

MXAL47055-UN-16APR13

Position 1 (A)	Hauteur de coupe 25—44 mm (1—1-3/4 in)
Position 2 (B)	Hauteur de coupe 50—69 mm (2—2-3/4 in)
Position 3 (C)	Hauteur de coupe 76—101 mm (3—4 in)

• Déposer la vis à collet carré (D) et l’écrou (E). Positionner la roue (F) et l'essieu (G) sur l'orifice adéquat. Reposer la vis à collet carré et l'écrou pour sécuriser. Serrer l'écrou au couple prescrit.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Écrou de roue de tondeuse	Couple de serrage	24 N.m (18 lb-ft)
