Vidange de l'huile moteur et remplacement du filtre

IMPORTANT: L'utilisation dans des conditions extrêmes peut exiger des intervalles d'entretien plus courts :

• Les composants du moteur peuvent s'encrasser ou se colmater lors de l'utilisation par grandes chaleurs, dans la poussière ou autres conditions difficiles.

• L'huile moteur peut se dégrader si la machine est constamment utilisée à bas régime moteur ou fréquemment utilisée pendant de courts laps de temps.

1. Faire tourner le moteur pour réchauffer l'huile.

2. Garer la machine en toute sécurité sur une surface de niveau. (Voir Stationnement en toute sécurité dans la section SÉCURITÉ.)

3. IMPORTANT: La saleté et d'autres agents de contamination peuvent pénétrer dans le moteur lors du contrôle du niveau d'huile. Nettoyer la surface autour de la jauge d'huile avant de la desserrer ou de la retirer.

   Nettoyer la zone autour de la jauge d'huile pour empêcher les débris de tomber dans le carter.

4.
   MXAL47079-UN-16APR13

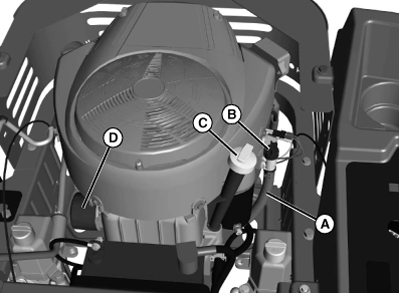

   Modèle Z425


   GXT001679-UN-16SEP14

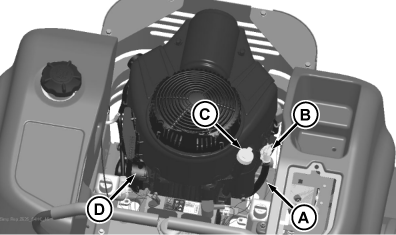

   Modèles Z435 et Z625


   MXT005348-UN-08JUN13

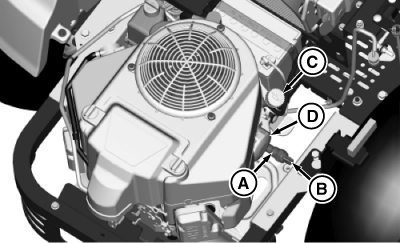

   Modèles Z445, Z465, Z645, Z655 et Z665

   Préparation de la vidange:
   • Modèles Z425, Z435 et Z625—Débrancher le tuyau de vidange d’huile (A) du flanc du moteur et abaisser le tuyau.
   • Modèles Z445, Z465, Z645, Z655 et Z665—Placer un récipient sous le robinet de vidange (A).



---




5. Desserrer la jauge d'huile (C).

6. Vidanger l'huile:

   • Modèles Z425, Z435 et Z625—Déposer le bouchon de vidange d’huile (B). Abaisser avec précaution le tuyau de vidange d’huile rapide dans un récipient homologué et laisser l’huile s’y écouler totalement.
   • Modèles Z445, Z465, Z645, Z655 et Z665 — Enlever le bouchon de vidange (B) et vidanger l’huile dans le récipient. Laisser toute l'huile s'écouler.



7. Essuyer les saletés présentes autour du filtre à huile (D). Placer un bac de vidange et sous le filtre à huile et retirer le filtre.

8. Enduire le joint du filtre neuf d'une fine couche d'huile moteur propre.

9. Installer le filtre à huile neuf en tournant le filtre vers la droite (sens horaire) jusqu’à ce que le joint en caoutchouc touche la base du filtre. Serrer le filtre d'un demi-tour supplémentaire.

10. Après avoir vidangé l’huile, poser le bouchon de vidange (B) et, sur les modèles Z425, Z435 et Z625, attacher le tuyau de vidange (A) au flanc du moteur.

11. Ajouter de l'huile pour que le niveau atteigne le repère FULL (plein) de la jauge, sans le dépasser. Commencer à remplir selon les valeurs prescrites; ne pas trop remplir.

    Objet de la mesure	Nature de la mesure	Valeur prescrite
    Modèles Z425, Z435 et Z625 – remplissage	Capacité	1,6 l (1.75 qt US)
    Modèles Z445, Z465, Z645, Z655 et Z665 – Remplissage	Capacité	2,1 l (2.2 qt US)

12. Serrer la jauge d’huile.

13. Démarrer et laisser tourner le moteur au ralenti pour vérifier qu'il n'y a pas de fuites. Arrêter le moteur. Remédier à toute fuite avant l'utilisation.

14. Contrôler le niveau d'huile. Faire l'appoint d'huile si nécessaire.
