Grasfangbehälter anbauen

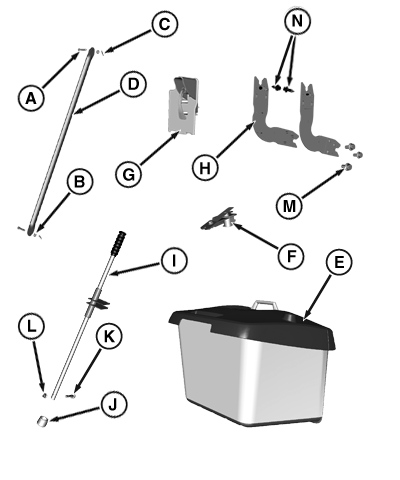

Behälter-Komponenten

PY20099
PY20099-UN-04AUG14

Anz.

Beschreibung

4

Bolzen, mit Kopf, M6x30 (A)

4

Unterlegscheibe, 6,5 mm (B)

4

Splint (C)

2

Stützrohr (D)

1

Behälter-Baugruppe (E)

1

Schalter, Behälter, Sicherheitsschalter (F)

1

Behälter-Füllhebel (G)

2

Behälterstützarm (H)

1

Kipphebel (I)

1

Kunststoffkappe (J)

1

Schraube, M6 x35 (K)

1

Sicherungsmutter (L)

6

Sechskantschraube M10X1,5 (M)

2

Schraube M8x1,25x20 (N)


Behälter zusammenbauen

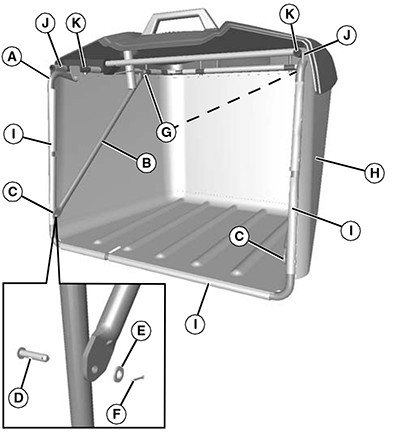

  1. GXAL42078
    GXAL42078-UN-04MAR13

    Das schwenkbare Rohr (A) wie abgebildet nach unten klappen.



  2. Die beiden Stützrohre (B) (eins auf jeder Seite) anbringen und die Unterseite (C) mit zwei M6x30-Kopfbolzen (D), 6,5-mm-Unterlegscheiben (E) und Splinten (F) sichern.

  3. Die Stützrohre mit 6,5-mm-Unterlegscheiben (E) und Splinten (F) an den Bolzen an der Oberseite (G) befestigen.

  4. Den Behälter so drehen, dass er mit der Unterseite nach oben zeigt, und den Grasfangbeutel (H) in die geöffnete Position auseinanderfalten. Die Clips (I) am Grasfangbeutel an den drei Seiten des Rohrrahmens einrasten lassen.

  5. GXAL42079
    GXAL42079-UN-04MAR13

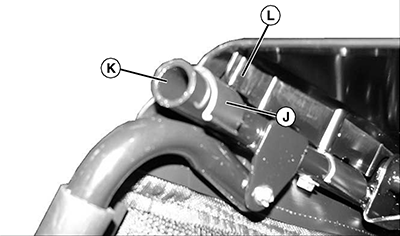

    Die Grasfangbeutel-Endklammern (J) auf das vordere Ende des oberen Rohrs (K) drücken und etwas nach hinten unter die Oberseite (L) des Grasfangbehälters schieben.

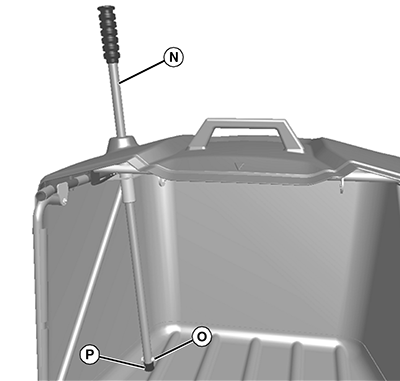

  6. GXAL42081
    GXAL42081-UN-04MAR13

    Die Behälter-Baugruppe in die aufrechte Stellung drehen und dann den Kipphebel (N) in den Behälter einbauen. Eine M6x35 Schraube (O) und M6 Sicherungsmutter am Ende des Kipphebels anbringen. Die Kunststoffkappe (P) am Ende des Hebels anbringen.




Behälter anbauen

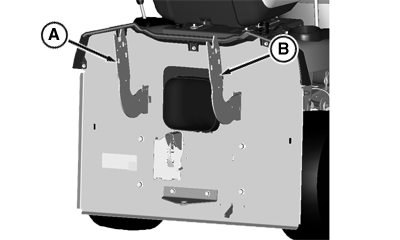

PY20709
PY20709-UN-11JUL14

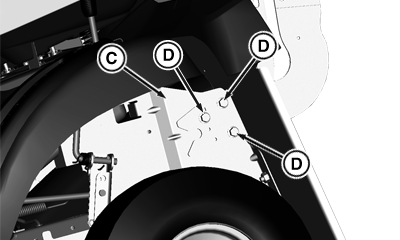

PY20710
PY20710-UN-11JUL14

Linke Seite abgebildet

  1. Den linken (A) und rechten (B) Behälter-Stützarm wie abgebildet mit den Befestigungsteilen (D) am hinteren Heckauswurf-Rahmen (C) montieren.

    PrüfpunktMaßSpezifikation
    Ersteinstellung BehälterarmAbstand357 mm (14 in.)

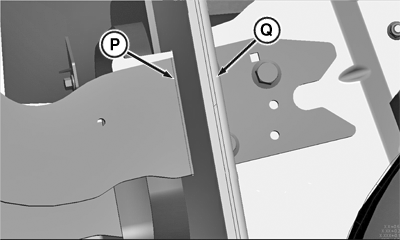

  2. PY21602
    PY21602-UN-20AUG14

    Rechte Seite abgebildet

    Zum Anbau der Arme an der richtigen Position die eigeritzte Linie (P) an den Armen mit der Rückplatte (Q) ausrichten.



  3. PY20711
    PY20711-UN-11JUL14

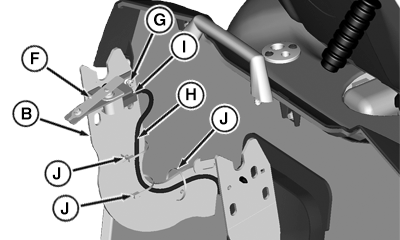

    Den Behälter-Sicherheitsschalter (F) wie abgebildet mit einer M6x20-Schlossschraube und M6-Sicherungsmutter (G) am linken Behälterstützarm (B) anbringen.



  4. Den Kabelbaum (H) wie abgebildet am Behälterstützarm entlang nach oben verlegen und in den Schalter (I) einstecken. Den Kabelbaum mit drei Kabelbindern an drei Stellen (J) sichern.

  5. PY21310
    PY21310-UN-04AUG14

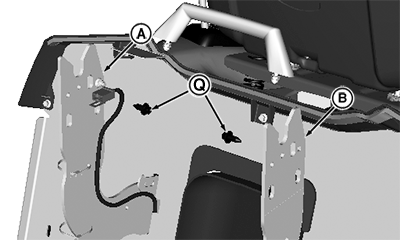

    Gelenk-Anschlagschraube (Q) am linken (A) und rechten (B) Behälter-Stützarm montieren

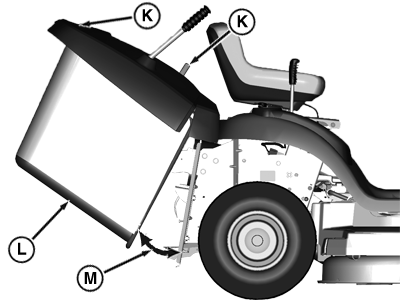

  6. PY20712
    PY20712-UN-08JUL15

    Die zwei Griffe (K) verwenden, um die Behälter-Baugruppe (L) anzuheben und den Behälter in einem Winkel von ca. 20° (M) offen lassen.



  7. WICHTIG: Sicherstellen, dass die Pfeile vor dem Schließen des Behälters aufeinander ausgerichtet sind. Andernfalls können die Maschine und/oder der Behälter beschädigt werden.

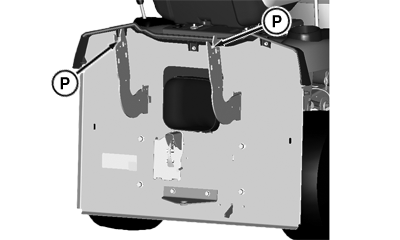

    PY20729
    PY20729-UN-11JUL14

    PY20710
    PY20710-UN-11JUL14

    Linke Seite abgebildet

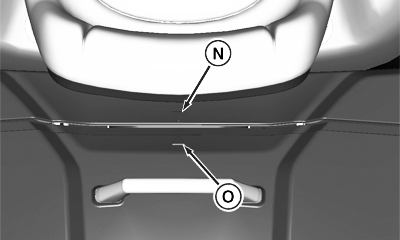

    PY20728
    PY20728-UN-11JUL14

    Wenn der Behälter noch in einem Winkel von ca. 20° positioniert ist, muss geprüft werden, ob der mittlere Pfeil (O) am Behälter an dem mittleren Pfeil (N) an der Maschine ausgerichtet ist. Den Behälter ggf. bewegen, um die Pfeile aufeinander auszurichten.

    • Wenn die Pfeile nicht aufeinander ausgerichtet sind, den Behälter abbauen und die Stützarme drehen, bis die Pfeile ausgerichtet sind. Dabei den vorgeschriebenen Abstand (E) einhalten. Stützarm-Befestigungsteile (D) mit dem vorgeschriebenen Drehmoment festziehen. Den Behälter wieder in einem Winkel von ca. 20° oben auf den Stützarmen anbringen, den Behälter nach vorn in das Gelenk an den Stützarmen drücken und sicherstellen, dass die Pfeile aufeinander ausgerichtet sind. Das Verfahren zum Einstellen ggf. wiederholen.

      PrüfpunktMaßSpezifikation
      Ersteinstellung BehälterarmAbstand357 mm (14 in.)

      PrüfpunktMaßSpezifikation
      Befestigungsteile BehälterstützarmDrehmoment65 Nm (48 lb-ft)




  8. Den Behälter schließen.

  9. Den Behälter öffnen und schließen, um auf reibungslose Bewegung zu prüfen. Sicherstellen, dass der Behälter in geöffneter Stellung nicht von der Maschine abgenommen werden kann. Nach Bedarf einstellen.

  10. Sicherstellen, dass die Zapfwelle mit angebautem Behälter funktioniert. Sie darf nicht einkuppeln, wenn der Behälter abgebaut ist. Wenn der Behälter abmontiert ist, muss die Leuchte "Behälter füllen" am Armaturenbrett aufleuchten.

JS86122,0000327-29-20140821
