Füllstandssensor des Grasfangbehälters einstellen

1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt SICHERHEIT.)

2.
   PY20715-UN-11JUL14

   Die beiden Griffe (A) verwenden, um den Grasfangbehälter (B) auf den hinteren Teil der Stützarme anzuheben, und den Behälter in einem Winkel von ca. 20° (C) geöffnet lassen.

   HINWEIS: Es gibt sieben Empfindlichkeitseinstellungen für den Füllschalter des Auffangbehälters.

---




3. HINWEIS: Die Raststellungen in jeder Position werden aktiviert, wenn der Hebel auf diese Position eingestellt wird.

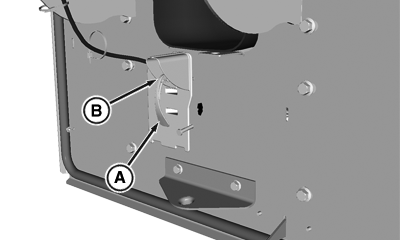

   PY20716-UN-11JUL14

   Stellung 1 angezeigt.

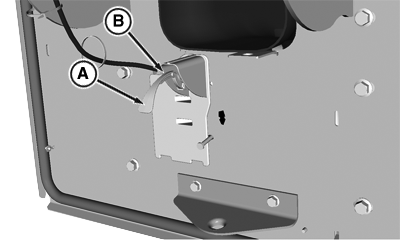

   PY20717-UN-11JUL14

   Stellung 7 angezeigt.

   Den Hebel (A) am oberen Ende (B) fassen und bis zum Anschlag nach unten in die Stellung 1 oder nach oben in die Stellung 7 bringen:
   • Hebel des Schalters für die Auffangbehälterfüllung in Stellung 1 bringen, wenn das Gras sehr grün und dicht oder nass ist. Wenn der Auswurfkanal verstopft, Hebel auf eine höhere Einstellung bewegen.
   • Hebel des Schalters für die Auffangbehälterfüllung in Stellung 7 bringen, wenn das Gras braun und spärlich oder sehr trocken ist. Wenn der Auffangbehälter nicht vollständig gefüllt wird, Hebel auf eine niedrigere Einstellung bewegen.



---

Bei korrekter Einstellung ertönt der Alarm und die Kontrollleuchte leuchtet auf, wenn der Auffangbehälter optimal gefüllt ist, und der Auswurfschacht verstopft nicht.
