Mähwerk-Antriebsriemen austauschen

1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt SICHERHEIT.)

2. Den Anbaugerät-Aushubhebel in die tiefste Stellung bringen.

3. Die linke und rechte Mähwerkabdeckung entfernen. (Siehe “Maschinenabdeckungen ab- und anbauen“ im Kapitel WARTUNG – MÄHWERK.)

4. Die Abdeckungen der Motorriemenscheiben entfernen.

5.

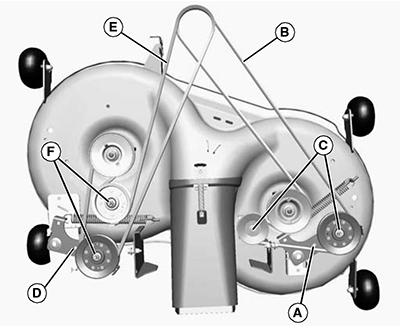

   GXAL42143-UN-04MAR13

   42 in (107 cm) Mähwerk:

   Antriebsriemen vom 42 in. (107 cm) Mähwerk abnehmen.

   1. Ein 3/8-in.-Antriebswerkzeug in die Vierkantbohrung (A) in der rechten Spannrollenhalterung einsetzen. Die Spannrollenhalterung nach links drehen, um den rechten Antriebsriemen (B) zu lockern, und den Riemen von der Motorriemenscheibe abnehmen.

   2. Die Muttern, die die beiden Riemenscheiben (C) sichern, lösen.

   3. Den rechten Antriebsriemen (B) vom Mähwerk abnehmen.

   4. Ein 3/8-in.-Antriebswerkzeug in die Vierkantbohrung (D) in der linken Spannrollenhalterung einsetzen. Die Spannrollenhalterung nach links drehen, um den rechten Antriebsriemen (E) zu lockern, und den Riemen von der Motorriemenscheibe abnehmen.

   5. Die Muttern, die die beiden Riemenscheiben (F) sichern, lösen.

   6. Den linken Antriebsriemen (E) vom Mähwerk abnehmen.

---




6.

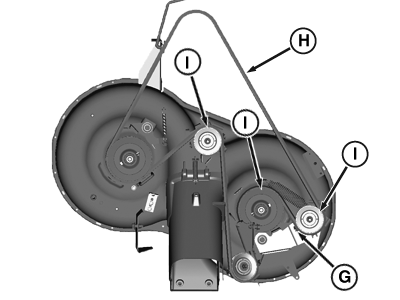

   PY20726-UN-11JUL14

   92-cm-(36-in.)-Mähwerk

   Mähwerk-Antriebsriemen vom 92-cm-(36-in.)-Mähwerk abziehen:

   1. Ein 3/8-in.-Antriebswerkzeug in die Vierkantbohrung (G) in der rechten Spannrollenhalterung einsetzen. Die Spannrollenhalterung nach links drehen, um den Antriebsriemen (H) zu lockern und den Riemen von der Motorriemenscheibe abnehmen.

   2. Die Muttern, die die drei Riemenscheiben (I) sichern, lösen.

   3. Den Antriebsriemen (H) vom Mähwerk abziehen.

---




7. Die beiden Riemen auf Verschleiß und Schäden prüfen und ggf. ersetzen.

8. Oberseite des Mähwerks und Riemenscheiben reinigen.

9. HINWEIS: Beim 107-cm-(42-in.)-Mähwerk wird der linke Antriebsriemen zuerst auf die Motorriemenscheibe aufgezogen.

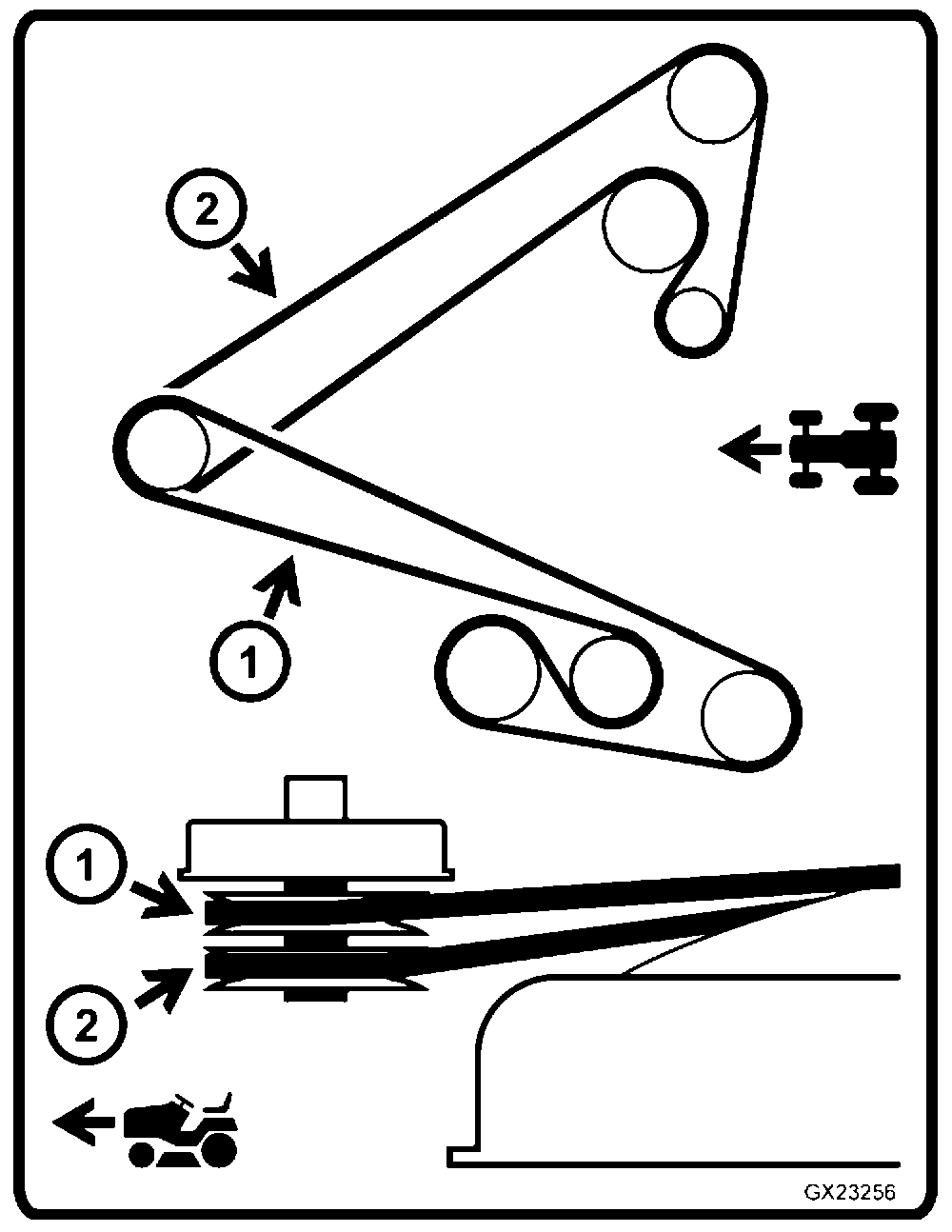

   GXAL42145-UN-04MAR13

   42 in (107 cm) Mähwerk:

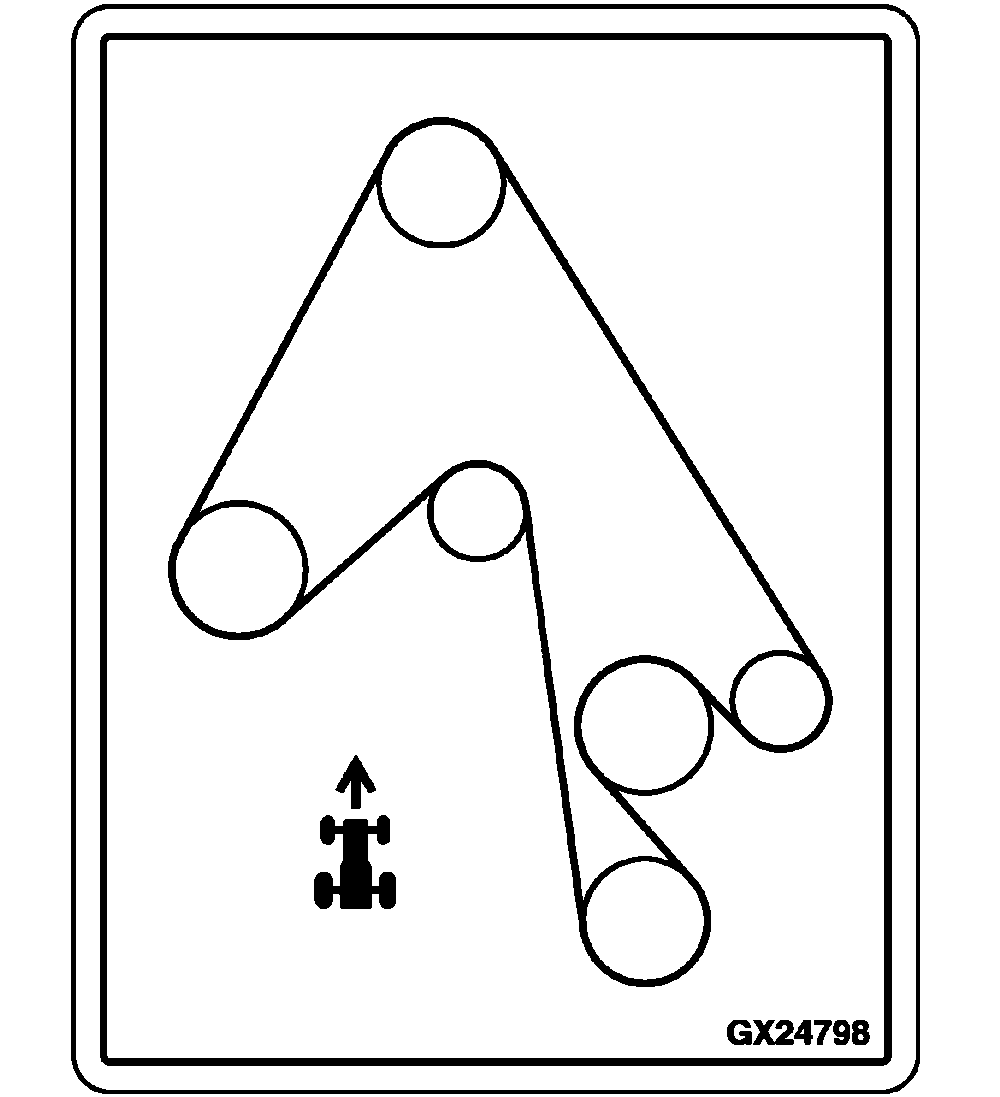

   GXAL42146-UN-04MAR13

   92-cm-(36-in.)-Mähwerk

   Die Riemen wie abgebildet auf das Mähwerk und die Motorriemenscheiben aufziehen. Sicherstellen, dass die Riemen in den Nuten der Riemenscheiben und in den Riemenführungen verlaufen.

---




10. Riemenscheiben Muttern mit dem vorgeschriebenen Drehmoment anziehen.

    Prüfpunkt	Maß	Spezifikation
    Riemenscheibe Muttern, Mähwerk	Drehmoment	59 Nm (44 lb-ft)

11. Die Abdeckungen auf den Motorriemenscheiben anbringen.

12. Die linke und rechte Mähwerkabdeckung anbringen.
