Grasfangbehälter anbauen

1. ACHTUNG: Rotierende Messer sind gefährlich. Mähmesser können Fremdkörper durch den angehobenen Auswurfschacht auswerfen.

   Vor dem Öffnen des Grasfangbehälters die Maschine sicher parken.

   Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt Sicherheit.)

2.
   PY20727-UN-11JUL14


   PY20730-UN-11JUL14


   PY20731-UN-11JUL14

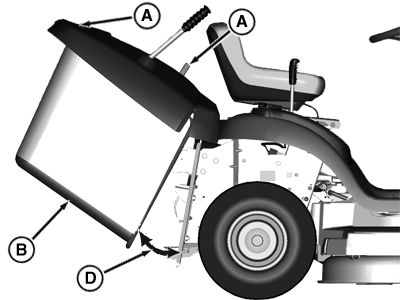

   Die beiden Griffe (A) verwenden, um den Behälter (B) anzuheben, und den Behälter in einem Winkel von ca. 20° (D) offen lassen.

---




3. WICHTIG: Sicherstellen, dass die Pfeile vor dem Schließen des Behälters aufeinander ausgerichtet sind. Andernfalls können die Maschine und/oder der Behälter beschädigt werden.

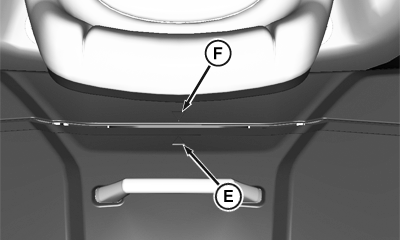

   Wenn der Behälter noch in einem Winkel von ca. 20° positioniert ist, muss geprüft werden, ob der mittlere Pfeil (E) auf dem Behälter an dem mittleren Pfeil (F) auf der Maschine ausgerichtet ist. Den Behälter ggf. bewegen, um die Pfeile aufeinander auszurichten.

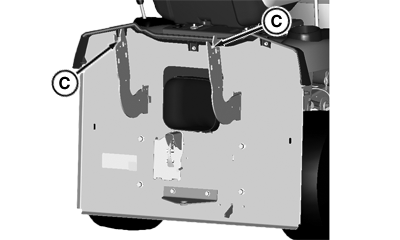

4. Den Behälter nach vorn schieben, damit er in das Gelenkstück (C) an den Stützarmen fällt. Nochmals prüfen, ob die Pfeile aufeinander ausgerichtet sind, und dann den Behälter schließen.
