Zapfwellenzug von Hand aushängen

HINWEIS: Nur für 115R

1. Die Maschine sicher parken. (Siehe "Sicheres Parken" im Abschnitt SICHERHEIT.)

2. Die linke und rechte Mähwerkabdeckung entfernen. (Siehe “Maschinenabdeckungen ab- und anbauen“ im Kapitel WARTUNG – MÄHWERK.)

   ACHTUNG: Der Zapfwellengriff ist federunterstützt und kann sich unerwartet bewegen. Bei Ein- und Ausbau des Mähwerks den Zapfwellengriff verriegeln.

3.

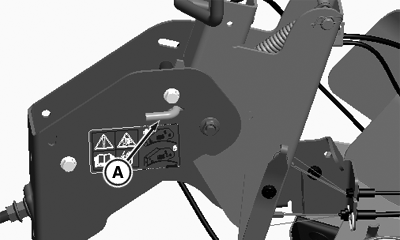

   PY20739-UN-11JUL14

   Verriegelungsstift

   Verriegelungsstift (A) wie abgebildet in den Zapfwellengriff einführen.

---




4.

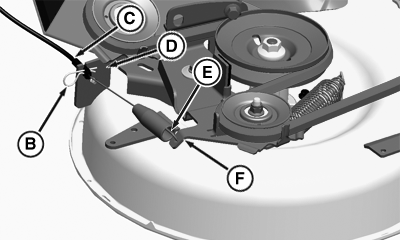

   PY20740-UN-11JUL14

   Rechte Seite

   Klemme (B) entfernen und das Kabel (C) aus der Halterung (D) nehmen.

---




5. Feder (E) aus der Mähwerkhalterung (F) aushaken

6.

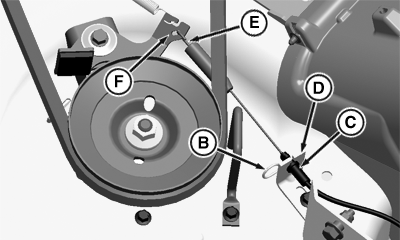

   PY20741-UN-11JUL14

   Linke Seite

   Die gleichen Schritte auf der anderen Seite wiederholen.

---
