Mähwerk-Stützräder einstellen

1. WICHTIG: Wenn die Mähwerkräder falsch eingestellt sind, kann das Mähwerk beschädigt werden:

   • Die Räder dürfen nicht auf dem Boden aufsetzen und das Gewicht des Mähers tragen.
   • Einstellung der Räder jedes Mal prüfen, wenn die Schnitthöhe verändert wird.



   Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt SICHERHEIT.)

2. Reifendruck auf den richtigen Wert bringen.

3. Mähwerk auf die gewünschte Mähposition absenken.

4. HINWEIS: Die Unterseite der Räder muss ca. 3 - 13 mm (1/8-1/2 in.) vom Boden entfernt sein.

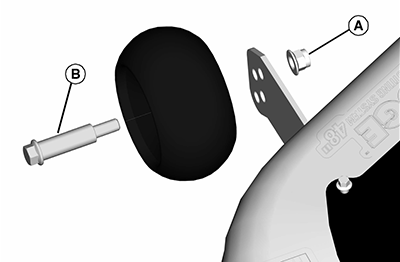

   GXAL41988-UN-04MAR13

   Die Position der einzelnen Mähwerk-Stützräder prüfen. Die Mutter (A) und die Schraube (B) entfernen und die Mähwerk-Stützräder in der geeigneten Bohrung anbringen.

---




5.

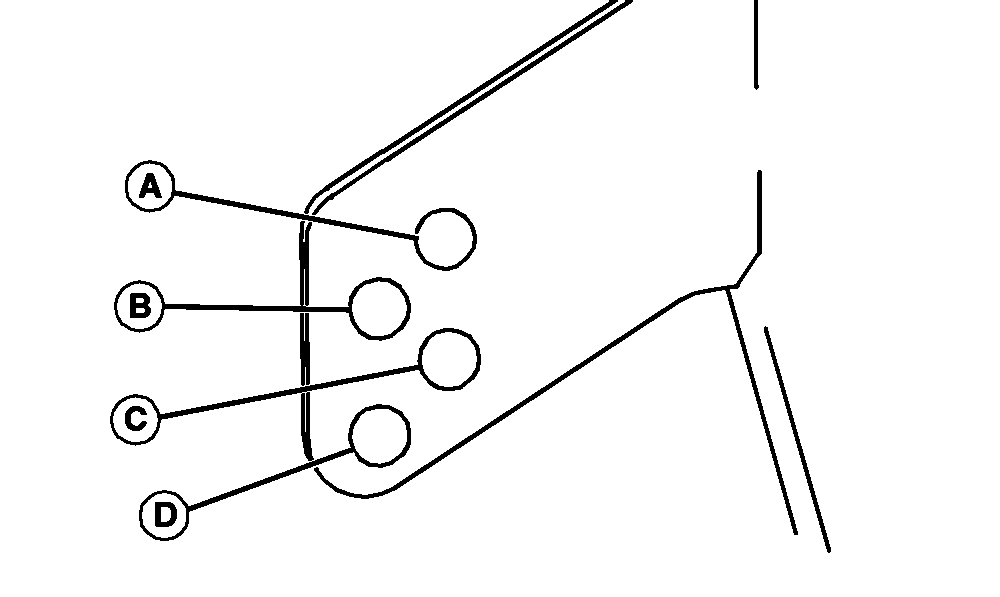

   GXAL41989-UN-04MAR13

   A - 38 mm (1,5-In.) und darunter

   B - 51 mm (2 in.)

   C - 64 mm (2,5 in.)

   D - 76 mm (3 in.) und höher

   Die Schrauben und Muttern anbringen, um die Räder in ihrer Stellung zu sichern. Die Muttern mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Mähwerk-Radmutter	Drehmoment	25 lb-ft (34 Nm)

---
