Verkleidungen ab- und anbauen (falls vorhanden)

Jede Verkleidung ist mit zwei Befestigungslaschen am flachen hinteren Flansch und einem Schlitz in der vorderen unteren Ecke versehen. Die Befestigungslaschen gleiten in die dafür vorgesehenen Stellen an der Seite der Motorhaube, um die Rückseite der einzelnen Verkleidungen zu sichern. An der Vorderseite wird die Verkleidung durch jeweils eine Schraube und Unterlegscheibe gesichert.

Verkleidungen abbauen:

1. Motorhaube nach vorn kippen.

2.

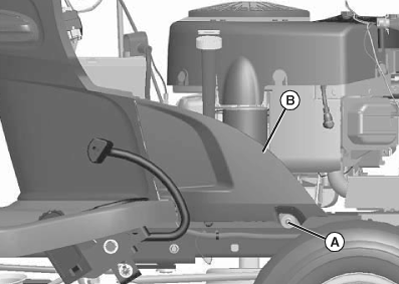

   GXAL42606-UN-19MAR13

   Rechte Seite dargestellt.

   Die Sicherungsschraube (A) und die Unterlegscheibe lösen, mit denen die untere vordere Ecke der Verkleidung (B) am Rahmen befestigt ist.

---




3. Die Verkleidung vom Traktor weg drehen. Die Befestigungslaschen gleiten aus den Vorrichtungen in der Motorhaube.

Verkleidungen anbauen:

1.

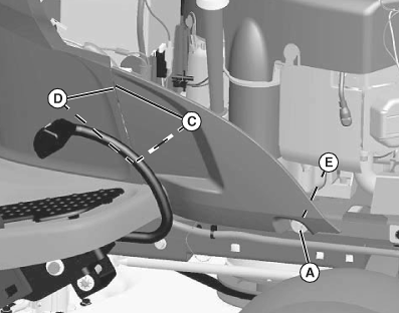

   GXAL42607-UN-19MAR13

   Rechte Seite dargestellt.

   Die Befestigungslaschen (C) an der Rückseite der Verkleidung mit dem oberen Ende der Befestigungsvorrichtungen (D) an der Vorderseite der Motorhaube ausrichten.

---




2. Die Unterlegscheibe und Sicherungsschraube (A) in die Bohrung (E) an der Verkleidung einsetzen.

3. Motorhaube schließen.
