Prüfen der Mähwerkausrichtung

ACHTUNG: Rotierende Messer sind gefährlich. Vor der Einstellung oder Wartung des Mähwerks Folgendes beachten:

Zündkerzenkabel oder Minuskabel (–) der Batterie abklemmen, damit der Motor nicht versehentlich gestartet werden kann.

Stets Schutzhandschuhe tragen, wenn Mähwerkmesser gehandhabt werden oder in deren Nähe gearbeitet wird.

HINWEIS: Die Mähwerk-Stützräder dürfen den Boden beim Ausrichten des Mähwerks nicht berühren.

1. Maschine sicher parken. (Siehe "Sicheres Parken" im Kapitel SICHERHEIT.)

2. Reifen mit dem korrekten Druck aufpumpen.

3. Den Mähwerkshubhebel auf die gewünschte Schnitthöhe einstellen.

4. Die seitliche Mähwerkausrichtung messen.

   1.

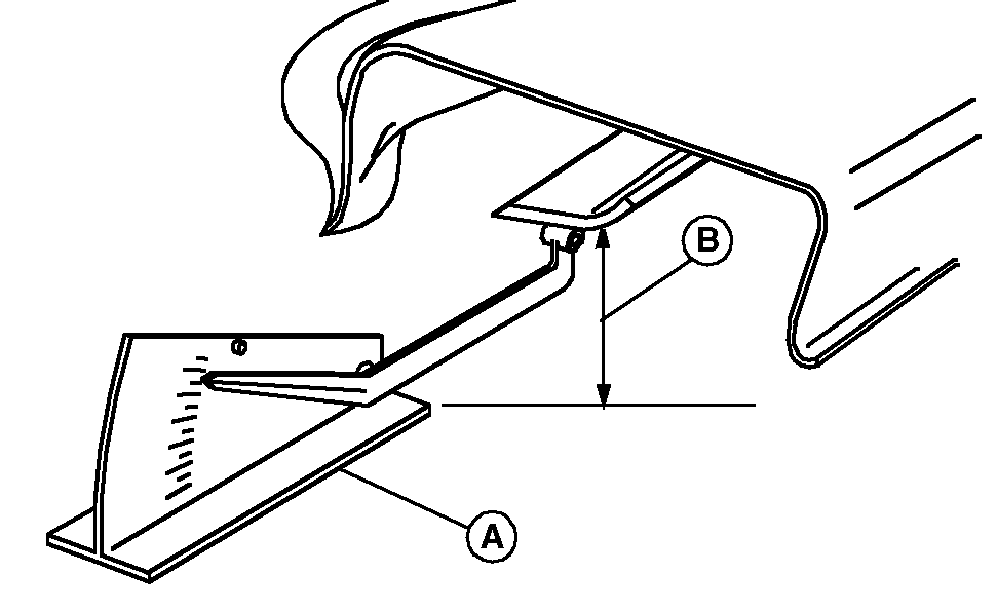

      GXAL42541-UN-19MAR13

      Eine einfach zu verwendende Nivellierlehre (A) (AM130907) ist beim John Deere-Händler erhältlich.

      Die Mähmesser wie folgt positionieren und jeweils von der äußeren Mähmesserspitze (B) bis zum ebenen Boden messen.

   ---




   2.

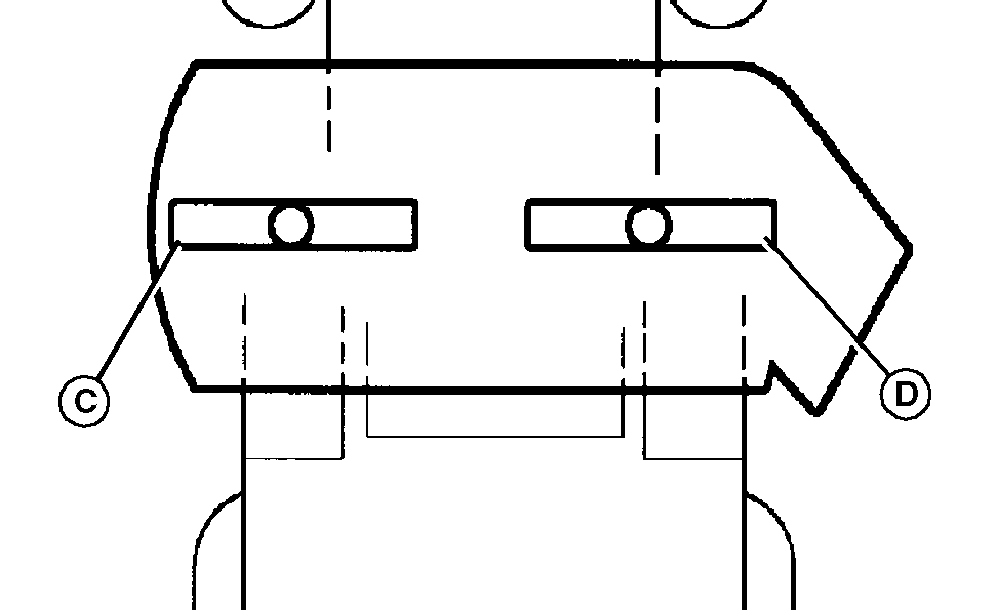

      GXAL42542-UN-19MAR13

      Das linke Mähmesser (C) drehen (siehe Abbildung). Den Antriebsriemen festhalten und das rechte Mähmesser (D) wie abgebildet drehen. Beide Mähmesser vermessen. Die Differenz zwischen den Messwerten an den beiden Mähmessern darf nicht mehr als 3 mm (1/8 in.) betragen.

   3. Das Mähwerk nach Bedarf ausrichten.

5. Die Mähwerknivellierung in Längsrichtung messen.

   1.

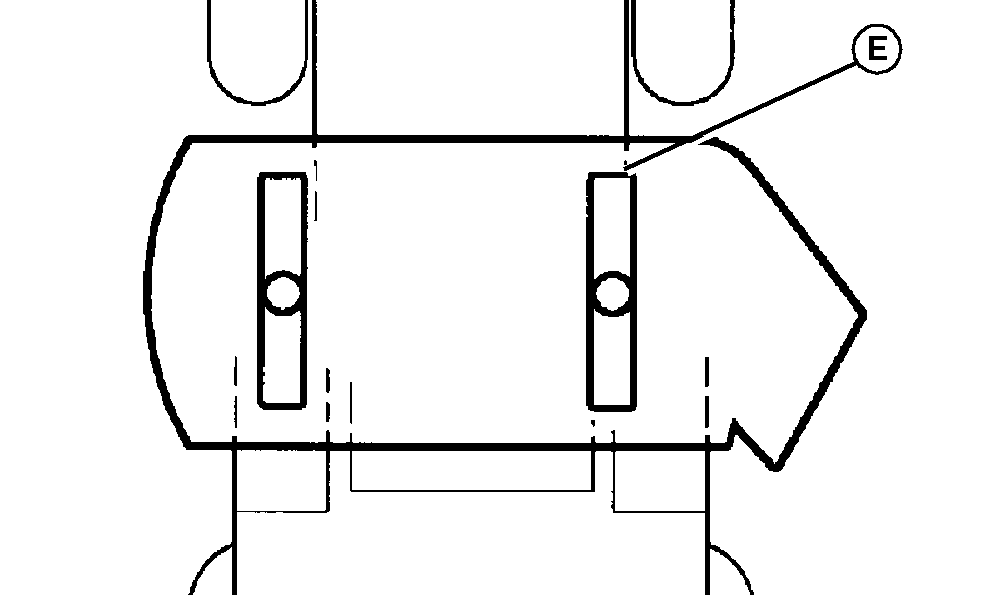

      GXAL42543-UN-19MAR13

      Rechtes Mähmesser (E) so drehen, dass die Mähmesserspitze gerade nach vorn zeigt.

   2. Von der Mähmesserspitze zur Nivellierungsfläche messen. Beide Mähmesser vermessen. Die vordere Mähmesserspitze muss 3 bis 6 mm (1/8 bis -1/4 in.) niedriger sein als die hintere Mähmesserspitze.

   3. Das Mähwerk nach Bedarf ausrichten.
