Mähmesser instandsetzen

ACHTUNG: Rotierende Messer sind gefährlich. Vor der Einstellung oder Wartung des Mähwerks Folgendes beachten:

• Zündkerzenkabel oder Minuskabel (–) der Batterie abklemmen, damit der Motor nicht versehentlich gestartet werden kann.
• Stets Schutzhandschuhe tragen, wenn Mähwerkmesser gehandhabt werden oder in deren Nähe gearbeitet wird.

Mähmesser, entfernen

1. Maschine sicher parken. (Siehe "Sicheres Parken" im Kapitel SICHERHEIT.)

2. Das Mähwerk anheben, um Zugang zu den Mähmessern zu erhalten. Das Mähwerk ggf. abbauen.

3. Das Mähmesser mit einem Stück Holz blockieren, um es am Drehen zu hindern.

4.

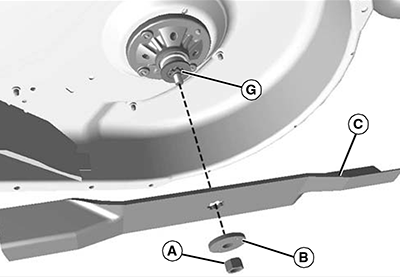

   GXAL42148-UN-04MAR13

   Die Mutter (A) lockern und mit der Unterlegscheibe (B) und dem Mähmesser (C) entfernen.

---




5. Messer überprüfen, nach Bedarf schärfen, auswuchten oder austauschen.

Mähmesser, einbauen

WICHTIG: Beim 42-in.-Mulchmähwerk sind die Mähmesser jeweils an der Unterseite mit den Markierungen "rechts" und "links" gekennzeichnet. Darauf achten, dass das richtige Mähmesser an der rechten und linken Seite des Mähwerks angebaut wird.

1. Die mittlere Bohrung mit Keilnut im Mähmesser (C) mit der Spindelwelle (G) mit Keilnut ausrichten und das Mähmesser mit der Schneidkante zum Boden an der Mähspindelwelle anbringen.

2. Die Unterlegscheibe (B) mit der gewölbten Seite zum Mähmesser anbringen und die Mutter (A) montieren, um das Mähmesser an der Spindelwelle mit Keilnut zu sichern.

3. Das Mähmesser mit einem Stück Holz blockieren, damit es sich nicht dreht, und die Mutter festziehen.

   Prüfpunkt	Maß	Spezifikation
   Mähwerkmesser-Mutter	Drehmoment	68 N·m (50 lb-ft)
