Hinterrad ab- und anbauen

Ausbauen

1. Maschine sicher parken. (Siehe "Sicheres Parken" im Kapitel SICHERHEIT.)

2. ACHTUNG: Die Maschine kann herunterfallen oder abrutschen, wenn ungeeignetes Hebezeug oder eine ungeeignete Abstützvorrichtung verwendet werden.

   • Sicheres Hebezeug mit ausreichender Nennlast verwenden.
   • Die Maschine vor Wartungsarbeiten auf Unterstellböcke oder andere geeignete Stützen absenken und die Räder blockieren.



   WICHTIG: Die Unterstellböcke unter dem Rahmen positionieren, nicht unter dem Getriebe oder dem Motor, wenn die Maschine angehoben oder abgestützt werden soll.

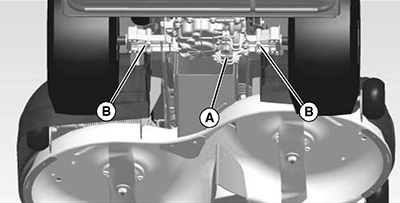

   GXAL42166-UN-04MAR13

   Die Maschine sicher heben und stützen. Eine sichere Hubvorrichtung unter dem Getriebe bei (A) mittig unter der Maschine positionieren. Unterstellböcke oder andere stabile Stützvorrichtungen an beiden Seiten an den Stellen (B), an denen die Befestigungsbolzen für den Rahmen herausragen, positionieren. Die auf dem Boden verbleibenden Räder blockieren, um eine Bewegung der Maschine zu verhindern.

---




3.

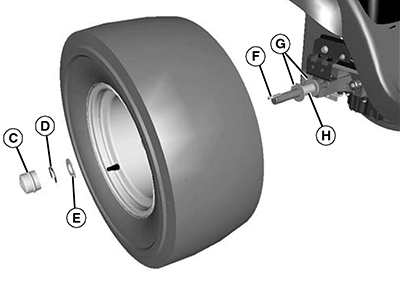

   GXAL42167-UN-04MAR13

   Die Plastikkappe (C), den Sicherungsring (D) und die Unterlegscheibe (E) entfernen.

---




4. Das Rad entfernen.

5. WICHTIG: Den Wellenkeil nicht verlieren. Der Keil muss installiert werden, damit sich die Räder drehen können und der Traktor bewegt werden kann.

   Den Wellenkeil (F) (am Ende der Getriebewelle abgebildet), die zwei Unterlegscheiben (G) und das Distanzstück (H) entfernen.

6. ACHTUNG: Bei unsachgemäßer Wartung können die Reifen platzen und sich von den Felgen lösen:

   • Die Montage der Reifen nur mit entsprechender Ausrüstung und Erfahrung durchführen.



   Radbaugruppe für Reparaturen zu einer zugelassenen Kundendienstwerkstatt bringen.

Einbau

1. WICHTIG: Den Wellenkeil nicht verlieren. Der Keil muss installiert werden, damit sich die Räder drehen können und der Traktor bewegt werden kann.

   HINWEIS: Die Hinterräder werden mit den Ventilen nach außen eingebaut.

   Die zwei Unterlegscheiben (G), das Distanzstück (H) und den Wellenkeil (F) anbringen.

2. Das Hinterrad, die Unterlegscheibe (E), den Sicherungsring (D) und die Plastikkappe (C) montieren.

3. Die Unterstellböcke vorsichtig entfernen und die Maschine absenken.
