Kraftstofffilter ersetzen

HINWEIS: Filter bei niedrigem Kraftstoffstand ersetzen.

  1. Maschine sicher parken. (Siehe "Sicheres Parken" im Kapitel SICHERHEIT.)

  2. Motor abkühlen lassen.

  3. Die Motorhaube öffnen.

  4. Den Kraftstoff sicher handhaben. (Siehe Sicheres Parken im Abschnitt Sicherheit.)

  5. Eine Auffangschale unter den Filter stellen.

  6. GXAL42023
    GXAL42023-UN-04MAR13

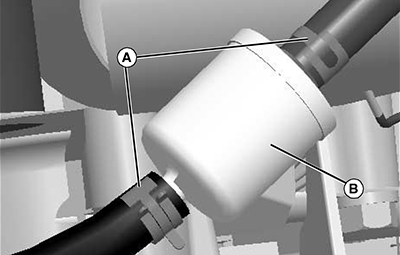

    Schlauchschellen (A) mit Zangen vom Kraftstofffilter (B) wegbewegen.


  7. Die Schläuche vom Kraftstofffilter trennen und die Kraftstoffleitungen in die vertikale Stellung anheben, um zu verhindern, dass Kraftstoff ausläuft.

  8. WICHTIG: Der Motor kann beschädigt werden, wenn der Kraftstofffilter falsch eingebaut wird. Den Filter mit dem Pfeil in Richtung Kraftstoffdurchfluss (zum Motor hin) einbauen, um die ordnungsgemäße Funktion zu gewährleisten.

    Schläuche am neuen Filter anschließen. Dabei sicherstellen, dass der Filterpfeil in Richtung Kraftstoffdurchfluss zeigt.

  9. Schellen anbringen und auf Lecks prüfen.

  10. Motorhaube schließen.

OUO1023,00001CB-29-20130301
