Maschinenabdeckungen ab- und anbauen

X115R und X135R Maschinenschutzabdeckungen aus- und einbauen

1. Die Maschine sicher parken. (Siehe "Sicheres Parken" im Abschnitt SICHERHEIT.)

2. HINWEIS: Immer wenn Schutzabdeckungen ausgebaut werden, sämtlichen Schmutz von den Flächen des Mähwerks und unter allen Riemenscheiben entfernen, bevor die Schutzabdeckung wieder eingebaut wird.

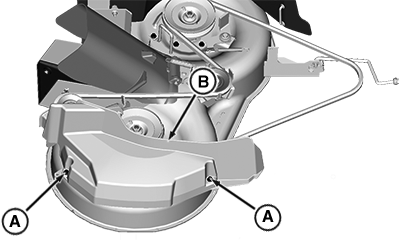

   PY21313-UN-05AUG14

   Rechte Seitenabdeckung

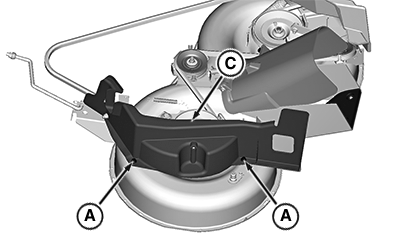

   PY21314-UN-05AUG14

   Linke Abdeckung

   An der rechten Seite der Maschine die Schrauben (A) entfernen, dann die Abdeckung (B) abmontieren.

---




3. An der linken Seite der Maschine die Schrauben (A) entfernen, dann die Abdeckung (C) abmontieren.

4. Zum Einbau die Abdeckung auf die Maschinenlaschen legen und mit Schrauben befestigen.

X155R Maschinenschutzabdeckungen aus- und einbauen

1. Die Maschine sicher parken. (Siehe "Sicheres Parken" im Abschnitt SICHERHEIT.)

2. HINWEIS: Immer wenn Schutzabdeckungen ausgebaut werden, sämtlichen Schmutz von den Flächen des Mähwerks und unter allen Riemenscheiben entfernen, bevor die Schutzabdeckung wieder eingebaut wird.

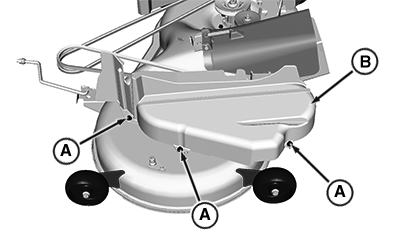

   PY21315-UN-05AUG14

   Linke Abdeckung

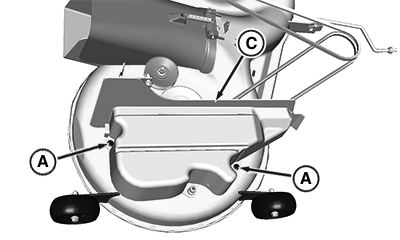

   PY21316-UN-05AUG14

   Rechte Seitenabdeckung

   An der linken Seite der Maschine die Schrauben (A) entfernen, dann die Abdeckung (B) abmontieren.

---




3. An der rechten Seite der Maschine die Schrauben (A) entfernen, dann die Abdeckung (C) abmontieren.

4. Zum Einbau die Abdeckung auf die Maschinenlaschen legen und mit Schrauben befestigen.

Schutz der Motorantriebs-Riemenscheiben aus- und einbauen

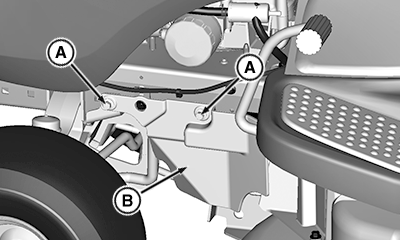

PY24067-UN-27MAY15

Linke Abdeckung

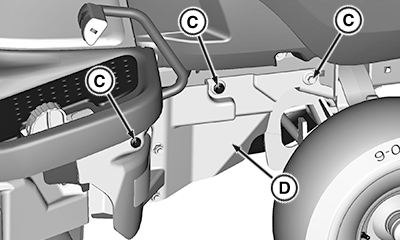

PY24068-UN-27MAY15

Rechte Seitenabdeckung

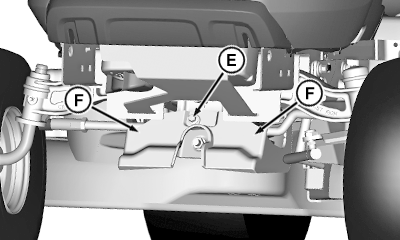

PY24069-UN-27MAY15

Vorderer Schutz

1. Schrauben (A) entfernen und linken Seitenschutz (B) lösen.

2. Schrauben (C) entfernen und rechten Seitenschutz (D) lösen.

3. Schraube (E) entfernen und vordere Abdeckung (F) lösen. Dabei vorsichtig vorgehen, um die Teile nicht zu beschädigen.

4. Die Teile auf eventuelle Beschädigungen prüfen und diese bei Bedarf austauschen.

5. Für die Installation die vordere Abdeckung (F) gemäß Abbildung exakt positionieren und mit der Schraube (E) befestigen.

6. Rechte Abdeckung (D) anbringen und die Schraube (C) anziehen.

7. Linke Abdeckung (B) anbringen und die Schraube (A) anziehen. Schrauben mit dem vorgeschriebenen Drehmoment festziehen.
