Abbauen des Mähwerks

  1. Die Maschine sicher parken. (Siehe "Sicheres Parken" im Abschnitt SICHERHEIT.)

  2. Den Anbaugerät-Aushubhebel in die tiefste Stellung bringen.

  3. Die linke und rechte Mähwerkabdeckung entfernen. (Siehe “Maschinenabdeckungen ab- und anbauen“ im Kapitel WARTUNG – MÄHWERK.)

  4. Die Abdeckungen der Motorriemenscheiben entfernen.

  5. PY24578
    PY24578-UN-16JUL15

    107-cm-(42-in.)-Mähwerk

    PY20724
    PY20724-UN-11JUL14

    36 in. (92 cm) Mähwerk

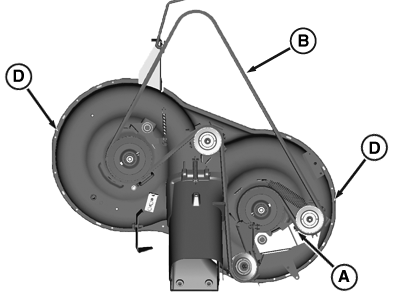

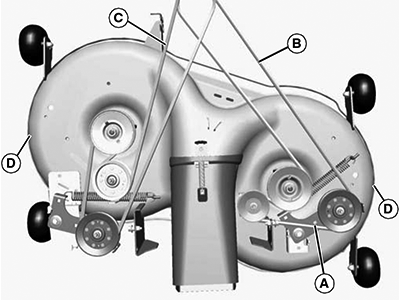

    Ein 3/8 in. (10 mm) Antriebswerkzeug in die Vierkantbohrung (A) in der rechten Spannrollenhalterung einsetzen. Den Antriebsriemen (B) lockern und von der Motorriemenscheibe abnehmen.


  6. Für 42 in. (107 cm) Mähwerk den vorherigen Schritt wiederholen, um den linken Antriebsriemen (C) von der Motorriemenscheibe abzunehmen.

  7. Die Mähwerkshöhe um zwei Stufen mit dem Anbaugerät-Aushubhebel nach oben stellen und das Mähwerk auf beiden Seiten (D) mit Holzblöcken unterbauen.

  8. Den Anbaugerät-Aushubhebel in die niedrigste Position bringen und das Mähwerk auf die Holzblöcke absenken.

  9. GXAL42135
    GXAL42135-UN-04MAR13

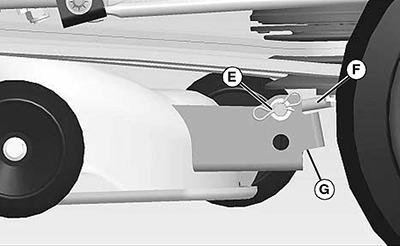

    Den Federstift und die Beilagscheibe (E) entfernen und die vordere Zugstange (F) von der Mähwerkhalterung (G) abbauen.


  10. ACHTUNG: Die Mähwerkshubarme können Finger einklemmen. Die Hubarme sind federvorgespannt und können beim Ausbau des Mähwerks zurückschnellen.

    Den Hubhebel arretieren, bevor der Stift herausgezogen wird, um das Mähwerk auszubauen.

    PY24070
    PY24070-UN-27MAY15

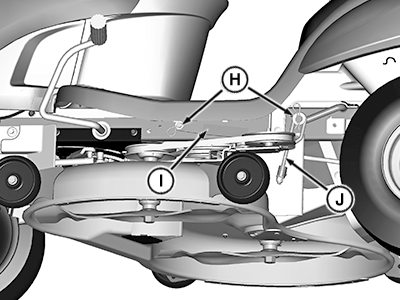

    Die Federstifte und Beilagscheiben (H) entfernen und den hinteren Zugarm (I) und die verstellbaren Hubspindeln (J) (auf beiden Seiten) lösen.


  11. Die Holzblöcke auf beiden Seiten unter dem Mähwerk entfernen.

  12. Den oberen Auswurfschacht am Mähwerk vollständig nach unten drücken und das Mähwerk unter der Maschine herausschieben.

  13. Vor dem Betrieb der Maschine ohne Mähwerk:

    • Die Motorriemenscheiben- und Mähwerk-Abdeckungen an der Maschine montieren.
    • Die vordere Zugstange von der Maschine abbauen und zur Aufbewahrung am Mähwerk anbringen.
