Mähwerk anbauen

1. Die Maschine sicher parken. (Siehe "Sicheres Parken" im Abschnitt SICHERHEIT.)

2. Den Anbaugerät-Aushubhebel in die höchste Stellung bringen.

3.
   GXAL42137-UN-04MAR13

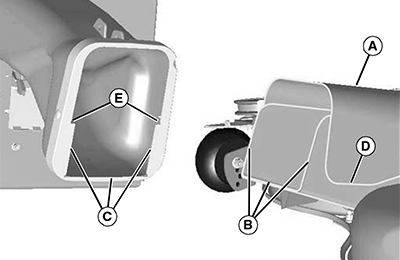

   Den oberen Auswurfschacht (A) am Mähwerk nach unten drücken und das Mähwerk unter die Maschine schieben, bis es mittig platziert ist.

---




4. Das Mähwerk nach hinten schieben und den unteren Auswurfschacht (B) mit dem unteren Abschnitt (C) der Kappe des hinteren Auswurfs verbinden.

5. Die unteren Kanten (D) des oberen Auswurfschachts mit den seitlichen Einkerbungen (E) (sofern vorhanden) in der hinteren Auswurfschachtkappe ausrichten. Das Mähwerk nach hinten schieben, bis der obere und untere Auswurfschacht vollständig in die hintere Auswurfschachtkappe eingeführt sind.

6. HINWEIS: Der obere Auswurfschacht am Mähwerk muss im großen primären Auswurfschacht (F) an der Maschine montiert werden.


   GXAL42138-UN-04MAR13

   Ansicht der Maschinenunterseite.

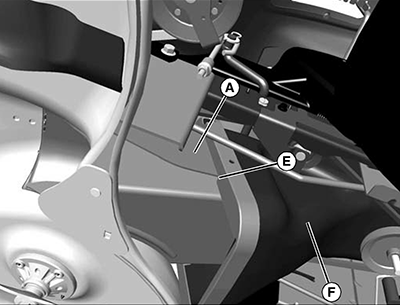

   Das Mähwerk 1–3 in. (25-75 mm) nach hinten schieben, um die Auswurfschächte des Mähwerks in den Auswurfschacht des Traktors einzuführen. Sicherstellen, dass der obere Auswurfschacht (A) am Mähwerk oben auf den Einkerbungen (E) in der hinteren Auswurfschachtkappe sitzt.

---




7. Auf beiden Seiten Holzklötze unter das Mähwerk legen.

8. Den Anbaugerät-Aushubhebel in die tiefste Stellung bringen.

9.
   PY24071-UN-27MAY15

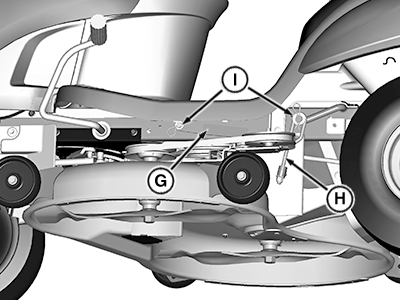

   Den hinteren Zugarm (G) und die verstellbare Hubspindel (H) (auf beiden Seiten) mit Beilagscheiben und Federstiften (I) montieren.

---




10. WICHTIG: Zur Vermeidung von Kupplungsschäden darauf achten, dass die vordere Zugstange vorschriftsmäßig eingebaut ist. Die Stange mit Scheibe und Federstift an der linken Seite der Mähwerkshalterung sichern.


    GXAL42140-UN-04MAR13

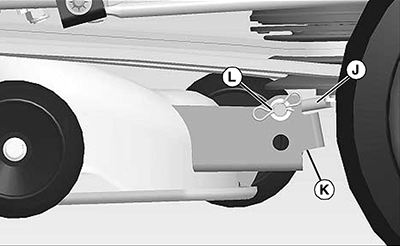

    Die vordere Zugstange (J) in der Mähwerkhalterung (K) montieren und wie abgebildet an der rechten Seite der Halterung mit Beilagscheibe und Federstift (L) sichern.

---




11. Die Holzklötze an beiden Seiten unter dem Mähwerk entfernen.

12. ACHTUNG: Die Komponente ist federbelastet und steht unter Spannung. Beim plötzlichen Freigeben der federbelasteten Komponente besteht Verletzungsgefahr.


    PY20725-UN-11JUL14

    92-cm-(36-in.)-Mähwerk

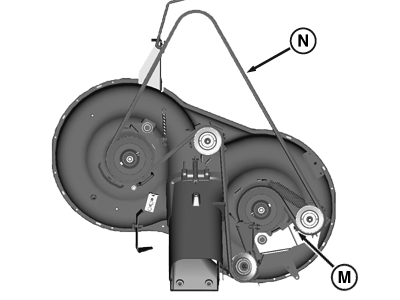

    Bei einem 92-cm-(36-in.)-Mähwerk ein 3/8-in.-Antriebswerkzeug in die Vierkantbohrung (M) in der rechten Spannrollenhalterung einsetzen. Die Spannrollenhalterung nach links drehen und den Antriebsriemen (N) auf die untere Motorriemenscheibe aufziehen. Das Werkzeug entfernen, um den Riemen zu spannen.

---




13.
    GXAL42142-UN-04MAR13

    42 in (107 cm) Mähwerk:

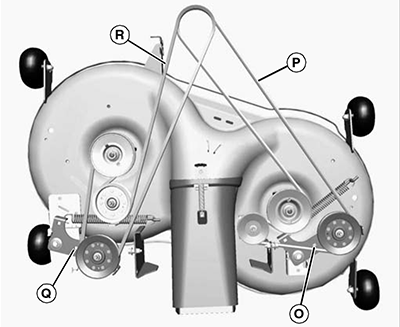

    Bei einem 107-cm-(42-in.)-Mähwerk ein 3/8-in.-Antriebswerkzeug in die Vierkantbohrung (O) in der rechten Spannrollenhalterung einsetzen. Die Spannrollenhalterung nach links drehen und den Antriebsriemen (P) (nur die rechte Seite beim 107-cm-Mähwerk) auf die obere Motorriemenscheibe aufziehen. Das Werkzeug entfernen, um den Riemen zu spannen.

---




14. Bei einem 107-cm-(42-in.)-Mähwerk ein 3/8-in.-Antriebswerkzeug in die Vierkantbohrung (Q) in der linken Spannrollenhalterung einsetzen. Die Spannrollenhalterung nach links drehen und den linken Antriebsriemen (R) auf die obere Motorriemenscheibe aufziehen. Das Werkzeug entfernen, um die Halterung zu spannen.

15. Die Abdeckungen auf den Motorriemenscheiben anbringen. (Siehe “Maschinenabdeckungen ab- und anbauen“ im Kapitel WARTUNG – MÄHWERK.)

16. Mähwerk ausrichten.

17. Den Anbaugerät-Aushubhebel in die tiefste Stellung bringen.

18. Die linke und rechte Mähwerkabdeckung anbringen.
