Motorhaube aus- und einbauen


Abbau

ACHTUNG: Beim Berühren von heißen Flächen kann es zu Verbrennungen kommen. Motor, Komponenten und Flüssigkeiten sind heiß, wenn der Motor gelaufen ist. Motor vor Wartungsarbeiten oder Arbeiten in der Nähe des Motors und dessen Komponenten abkühlen lassen.

WICHTIG: Die Maschine nicht mit geöffneter Motorhaube betreiben. Die Haube muss für korrekte Motorkühlung und Abgasbehandlung geschlossen sein.

  1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt SICHERHEIT.)

  2. Motor abkühlen lassen.

  3. PY24072
    PY24072-UN-15JUN15

    Die Motorhaube öffnen.

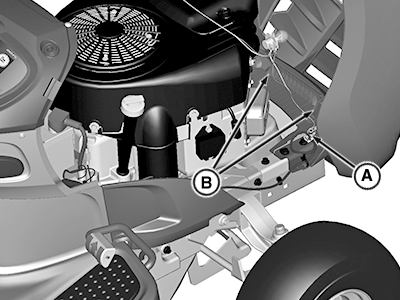

  4. Anschlüsse des Kabelbaums (A) trennen.

  5. PY21317
    PY21317-UN-12AUG14

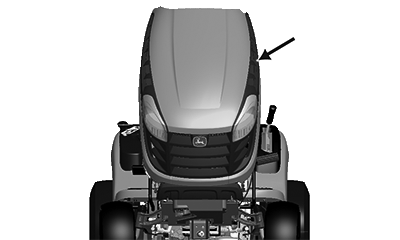

    An den gezeigten Stellen der linken Seite der Motorhaube drücken und diese langsam herunterlassen. Das Gelenk auf der linken Seite wird sich lösen, wenn es um ca. 45 Grad geschlossen wurde. Sobald sich das Gelenk auf der linken Seite löst, das Gelenk auf der rechten Seite herausschieben. Haube leicht senken und aus den Halterungen (B) heben.



Einbau

  1. Das rechte Motorhaubengelenk mit geöffneter Haube in die Traktorhalterung schieben (das linke Gelenk gleitet beim Schließen der Haube in die Position) und die Haube langsam schließen.

  2. Kabelbaum anschließen.

  3. Haube schließen.
