Vorderrad-Baugruppe aus- und einbauen

Ausbauen:

1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt SICHERHEIT.)

2. ACHTUNG: Die Maschine kann herunterfallen oder abrutschen, wenn eine ungeeignete Hebevorrichtung oder ungeeignete Stützen verwendet werden.

   • Sicheres Hebezeug mit ausreichender Nennlast verwenden.
   • Die Maschine vor Wartungsarbeiten auf Unterstellböcke oder andere geeignete Stützen absenken und die Räder blockieren.



   WICHTIG: Die Unterstellböcke unter dem Rahmen positionieren, nicht unter dem Getriebe oder dem Motor, wenn die Maschine angehoben oder abgestützt werden soll.

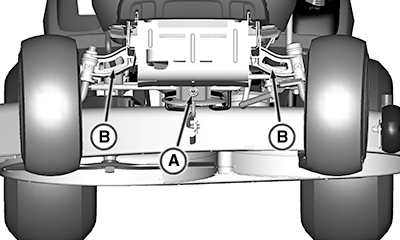

   PY24030-UN-14MAY15

   Die Maschine sicher heben und abstützen. Eine sichere Hubvorrichtung an der Stelle (A) unter dem Ende der vorderen Aufhängungshalterung positionieren und Unterstellböcke oder andere sichere Stützvorrichtungen an beiden Seiten bei (B) unter dem Rahmen positionieren. Die Räder blockieren, die auf dem Boden bleiben, damit sich die Maschine nicht bewegen kann.

---




3.

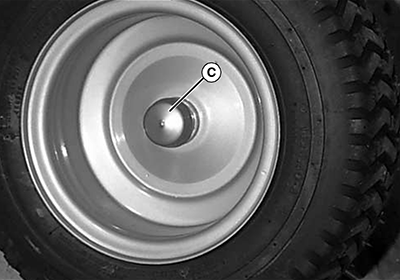

   GXAL42052-UN-04MAR13

   Die Plastikkappe (C) am Ende der Radnabe entfernen.

---




4. ACHTUNG: Die Komponenten stehen unter Federspannung. Augenschutz tragen und geeignete Werkzeuge verwenden, wenn federbelastete Komponenten ein- oder ausgebaut werden.

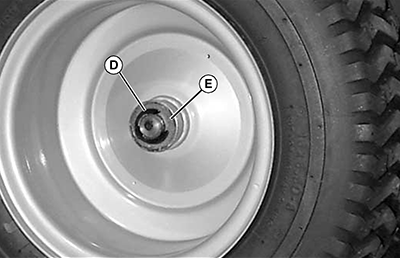

   GXAL42053-UN-04MAR13

   Den Sicherungsring (D) vom Ende der Achse entfernen.

---




5. Die Unterlegscheibe (E) und das Rad von der Achse abmontieren.

6. ACHTUNG: Bei unsachgemäßer Wartung können die Reifen platzen und sich von den Felgen lösen:

   • Eine Reifenmontage nur mit entsprechender Ausrüstung und Erfahrung durchführen.



   Radbaugruppe für Reparaturen zu einer zugelassenen Kundendienstwerkstatt bringen.

Einbau

1. Die Spindeln und die Radnaben-Schmiernippel mit dem angegebenen Schmierfett schmieren.

2. Das Rad und die Unterlegscheibe (E) an der Achse montieren.

3. Sicherungsring (D) montieren.

4. Die Kunststoffkappe (C) montieren.

5. Die Unterstellböcke vorsichtig entfernen und die Maschine absenken.
