Reinigungsbereiche

Hauptbereiche der Maschine, die geprüft und gereinigt werden müssen (siehe Abschnitt Sicherheitsaufkleber):

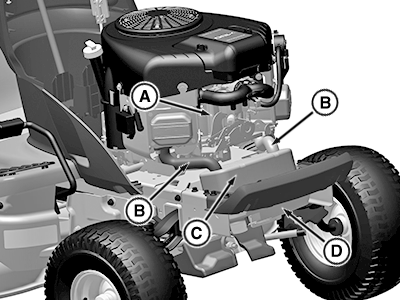

  1. PY24575
    PY24575-UN-15JUL15

    Auspuffkrümmer (A), Auspuffrohr (B), Schalldämpfer (C) und Schalldämpferabdeckung (D).

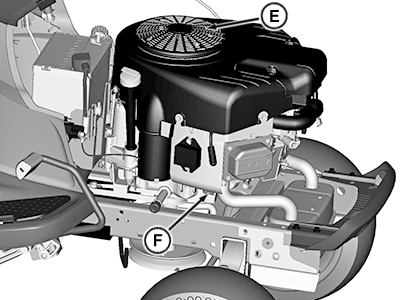

  2. PY24098
    PY24098-UN-05JUN15

    Motoransauggitter (E), Kühlrippen (F) und Ölkühler (Sonderausstattung).

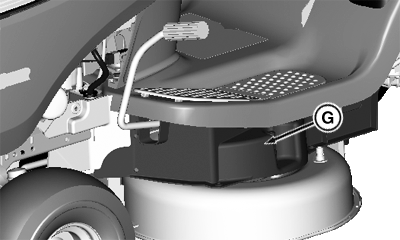

  3. PY20094
    PY20094-UN-11JUL14

    Linke Seite abgebildet

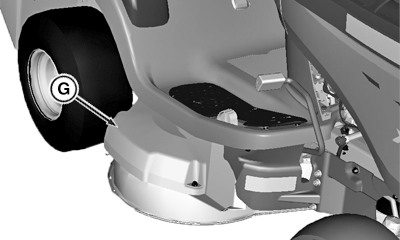

    PY20096
    PY20096-UN-13AUG14

    Rechte Seite abgebildet

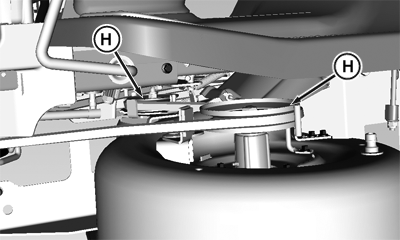

    PY20097
    PY20097-UN-11JUL14

    Oberseite des Mähwerks, unter den Abdeckungen (G), einschließlich Mähspindel (H) und Riemenbereiche.

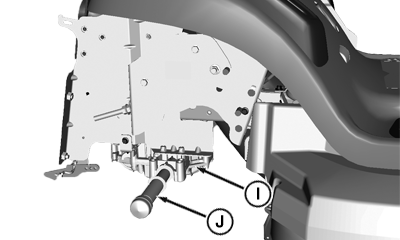

  4. PY20098
    PY20098-UN-11JUL14

    Rad zur Veranschaulichung abgebaut

    Bereich um Getriebe (I) und Antriebswelle (J).

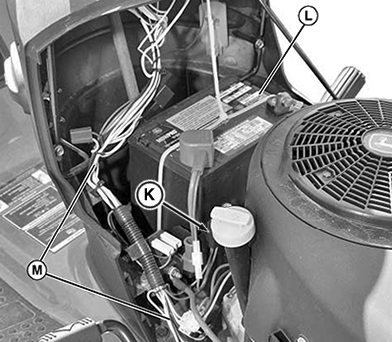

  5. PY24574
    PY24574-UN-15JUL15

    Unter der linken Seitenabdeckung in der Nähe des Sicherungskastens (K) und sämtliche Kabel, einschließlich Batterie (L) und zugehörigen Kabelbäumen (M).

RM87422,00002AC-29-20150708
