Prüfung und Reinigung der Luftfilterelemente (Einzylindermotor)

  1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt SICHERHEIT.)

  2. Motor abkühlen lassen.

  3. Motorhaube öffnen.

  4. Schmutz und Ablagerungen vom Luftfilterdeckel entfernen.

  5. GXAL42016
    GXAL42016-UN-04MAR13

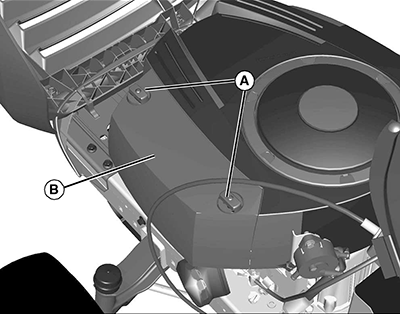

    Die Verriegelung (A) anheben, um die Abdeckung (B) zu lösen. Abdeckung nach vorn anheben und entfernen.


  6. WICHTIG: Schmutz und Ablagerungen können über einen beschädigten Filtereinsatz in den Motor gelangen:

    • Papierfiltereinsatz nicht waschen.
    • Nicht versuchen, den Papierfiltereinsatz durch Klopfen gegen einen anderen Gegenstand zu reinigen.
    • Keine Druckluft zum Reinigen des Filtereinsatzes verwenden.
    • Filtereinsatz nur austauschen, wenn er sehr schmutzig oder beschädigt ist oder die Dichtung Risse hat.

    GXAL42013
    GXAL42013-UN-04MAR13

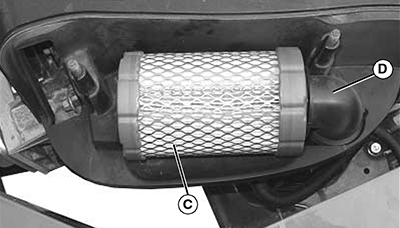

    Den Papierfiltereinsatz (C) im eingebauten Zustand überprüfen. Den Filter austauschen, wenn der Papierfiltereinsatz beschädigt oder verschmutzt ist:

    • Den Luftfiltersockel sehr vorsichtig reinigen, um zu verhindern, dass Schmutz in den Vergaser gelangt.
    • Den Papierfiltereinsatz vorsichtig vom Winkelstück des Luftfilters (D) abziehen.
    • Danach wieder neuen Papierfiltereinsatz aufsetzen.


  7. Den Luftfilterdeckel montieren und die Verriegelung herunterdrücken, um den Deckel zu verriegeln.

  8. Motorhaube schließen.
