Prüfung und Reinigung der Luftfilterelemente (Zweizylindermotor)

  1. Die Maschine sicher parken. (Siehe Sicher Parken im Abschnitt SICHERHEIT.)

  2. Motor abkühlen lassen.

  3. Motorhaube öffnen.

  4. Schmutz und Ablagerungen vom Luftfilterdeckel entfernen.

  5. PY19032
    PY19032-UN-07AUG13

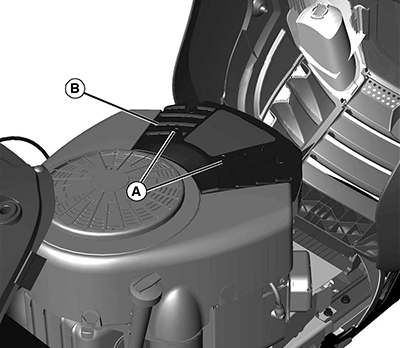

    Die Knöpfe (A) lockern und den Deckel (B) abnehmen.


  6. WICHTIG: Um eine Beschädigung des Motors zu vermeiden, darauf achten, dass keine Fremdkörper in den Lufteinlass des Vergasers gelangen.

    PY19029
    PY19029-UN-07AUG13

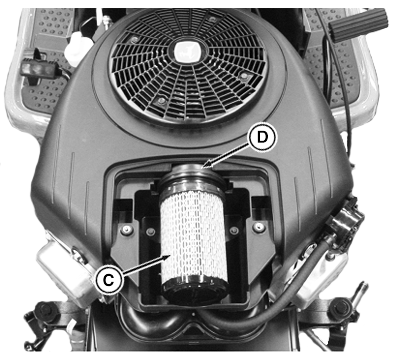

    Den Papierfiltereinsatz (C) im eingebauten Zustand überprüfen. Den Filter austauschen, wenn der Papierfiltereinsatz beschädigt oder verschmutzt ist:

    • Den Luftfiltersockel sehr vorsichtig reinigen, um zu verhindern, dass Schmutz in den Vergaser gelangt.
    • Den Papierfiltereinsatz vorsichtig vom Luftfiltersockel (D) abziehen.
    • Danach wieder neuen Papierfiltereinsatz aufsetzen.


  7. Den Luftfilterdeckel anbringen und die Knöpfe festziehen. Nicht zu fest anziehen.

  8. Motorhaube schließen.

RM87422,0000328-29-20150922
