Posiciones de escalera de la cabina

Posición normal de funcionamiento en el campo (A).

Tirar hacia abajo el pestillo y girar la escalera a la posición (B) cuando la cosechadora tiene instalada una plataforma de corte pequeña, una extensión de la escalera o ruedas dobles.

Desde el descanso de la cabina, empujar hacia abajo el pestillo y girar la escalera a la posición (D) antes de conducir la máquina sobre carreteras.

ATENCION: Siempre girar la escalera a la posición (D) antes de transportar la cosechadora sobre vías públicas para reducir su ancho y colocar la luz de advertencia ámbar de modo que otros conductores puedan verla.

IMPORTANTE: La extensión de escalera larga, 1390 mm (58 in), necesaria en las máquinas equipadas con ruedas dobles, espaciadores de eje, etc. causará interferencias con el eje impulsor de la plataforma si se pone la escalera en la posición (D). El elevar o bajar el alimentador podría dañar la escalera, el eje impulsor o su escudo. Colocar la escalera en la posición (C) en este caso.

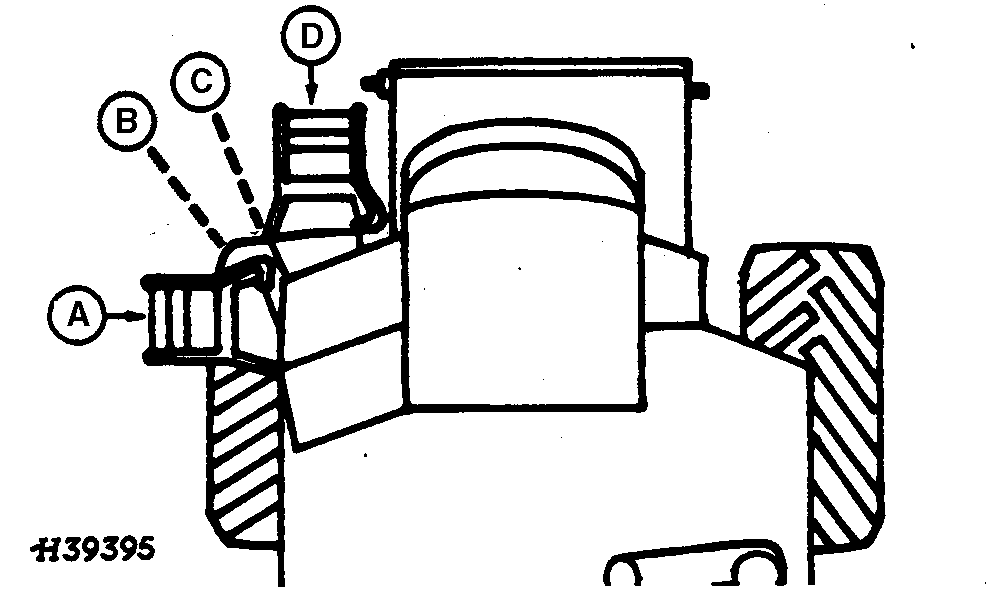

A-Posición de campo
B-Plataforma pequeña, extensión de escalera o posición doble
C-Posición de transporte en carretera para extensión de escalera larga
D-Posición de conducción en carretera
