Escudos del lado izquierdo

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

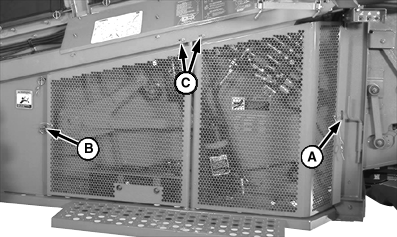

Sacar el pasador de traba rápida (A) y girar el escudo trasero hacia afuera.

Sacar el pasador de traba rápida (B) y tirar el escudo central hacia afuera.

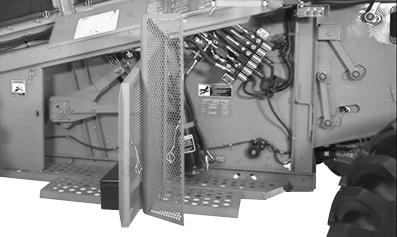

Para sacar los escudos por completo, sacar los pernos (C) y levantar los escudos para quitarlos.

A-Pasador de traba rápida
B-Pasador de traba rápida
C-Pernos

AG,OUO1011,1615 -63-08NOV99-1/3

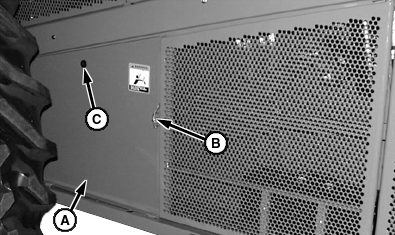

Para retirar el escudo (A) del ventilador, sacar el pasador de traba rápida (B) y girar el escudo central hacia afuera.

Usar un destornillador para girar la traba (C) en sentido contrahorario y retirar el escudo del ventilador.

A-Escudo del ventilador
B-Pasador de traba rápida
C-Traba

AG,OUO1011,1615 -63-08NOV99-2/3

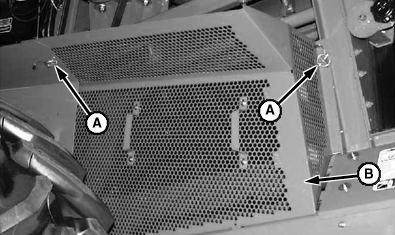

Retirar los pasadores de traba rápida (A) y levantar el escudo (B) para quitarlo.

A-Pasadores de traba rápida
B-Escudo

AG,OUO1011,1615 -63-08NOV99-3/3
