Escudo delantero izquierdo

causym ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

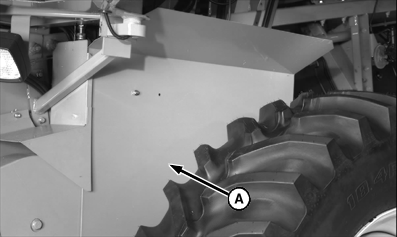

Para quitar el escudo delantero (A):

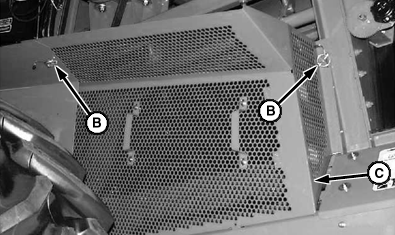

Sacar los pasadores de traba rápida (B), levantar el escudo (C) y quitarlo.

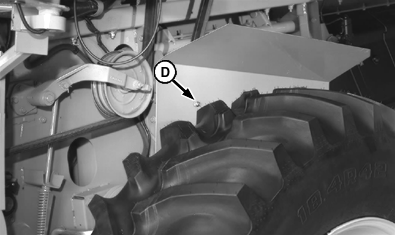

Tirar el escudo delantero hacia atrás. Para retirar el escudo pro completo, sacar el perno (D) y quitar el escudo de su soporte.


A-Escudo delantero
B-Pasadores de traba rápida
C-Escudo
D-Perno

H52787
H58755
H52788

AG,OUO1011,1616 -63-08NOV99-1/1
