Ajuste de correa de zapata, ventilador y sinfín transportador

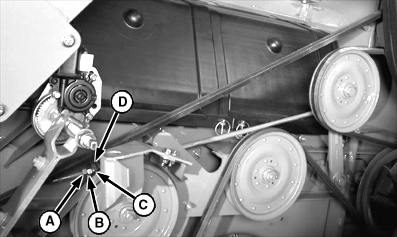

Aflojar la contratuerca (A).

Apretar la tuerca (B) hasta que la arandela (C) quede alineada con el extremo del calibrador (D).

Apretar la contratuerca.

A-Contratuerca
B-Tuerca
C-Arandela
D-Calibrador
