Calibración del indicador de zarandón y criba

Usar la manivela para cerrar el zarandón completamente.

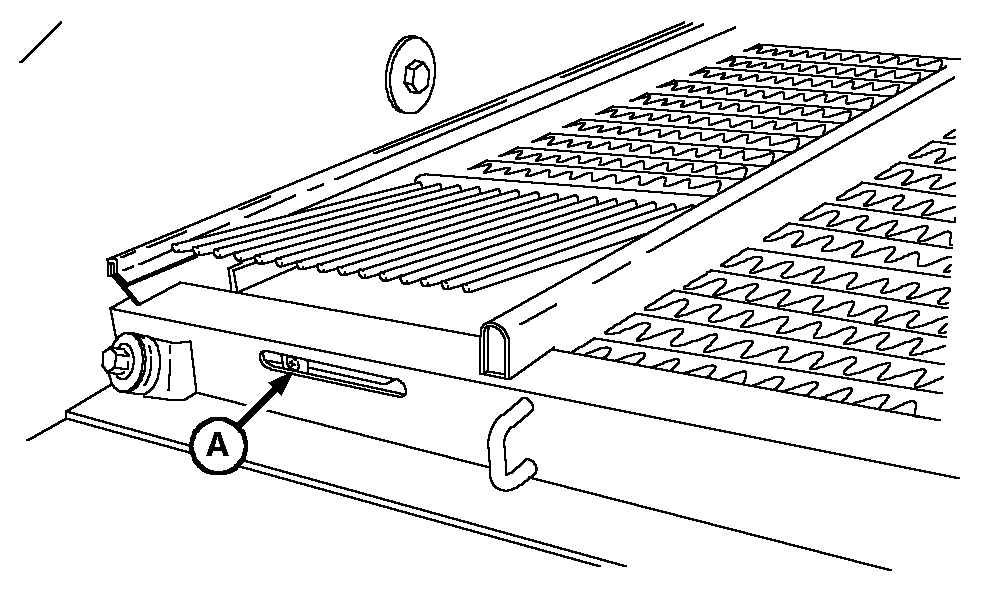

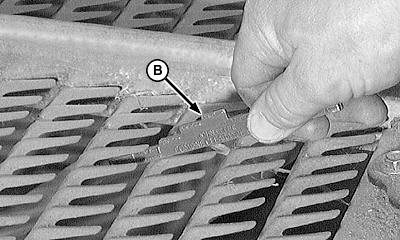

Soltar el tornillo de fijación (A) de la esquina trasera izquierda del zarandón (abertura del bastidor del zarandón). Abrir el zarandón lentamente hasta que la abertura mida aproximadamente 8 mm con el calibrador (B) de espacio libre de la cosechadora.

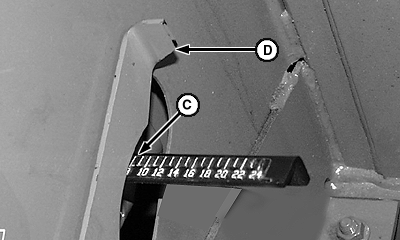

Deslizar el calibrador de abertura hacia adentro o hacia afuera hasta que el mismo indique 8 mm (C) con el indicador (D) de posición. Apretar el tornillo de fijación de la parte trasera del zarandón.

Utilizar este procedimiento para calibrar la criba también.

A-Tornillo de fijación
B-Calibrador
C-Indicación del calibrador: 8 mm
D-Indicador de posición
