Cambio de velocidad del mando del picador

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

Soltar la tensión de la correa impulsora del picador.

Sacar el pasador de traba rápida (A) y tirar del brazo (B) hacia afuera y arriba para aliviar la tensión de la correa. Volver a colocar el pasador de traba rápida para sujetar el brazo en la posición de correa suelta.

A-Pasador de traba rápida
B-Brazo

AG,OUO1011,1656 -63-09NOV99-1/2

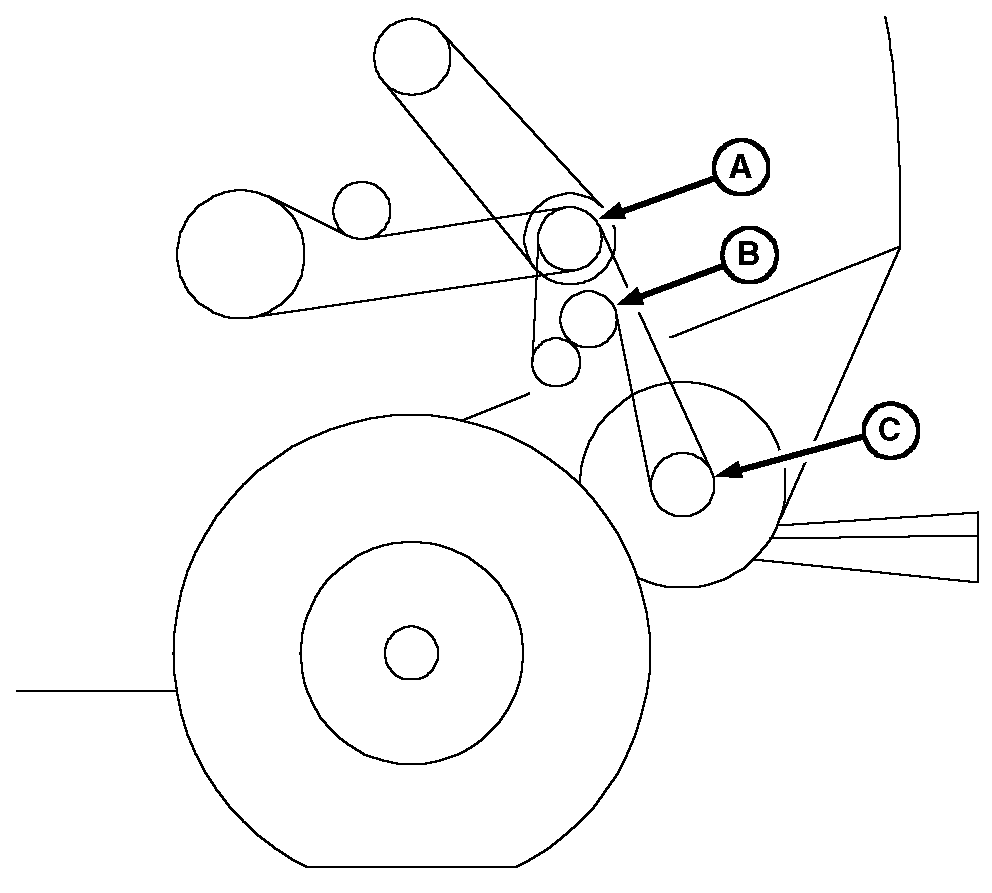

Instalar la correa en las ranuras de las poleas interiores en los puntos (A), (B) y (C) para 1600 rpm (baja velocidad) para trabajar con:

• Maíz
• Grano con paja seca
• Grano con esparcimiento angosto de la paja
• Plataformas más pequeñas

NOTA: Se consume menos potencia y se prolonga la vida útil de las cuchillas cuando el picador funciona a baja velocidad.

Instalar la correa en las ranuras de las poleas exteriores en los puntos (A), (B) y (C) para 2500 rpm (baja velocidad) para trabajar con:

• Grano con paja dura o verde
• Grano con esparcimiento ancho de la paja
• Plataformas más grandes

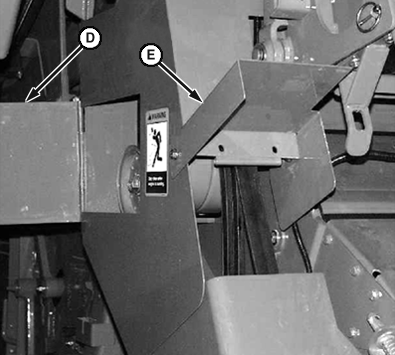

Abrir la puerta (D) y la cubierta (E) para lograr acceso a la correa.

Sacar el pasador de traba rápida y tirar del brazo hacia abajo para tensar la correa. Fijar el brazo con el pasador de traba rápida. Revisar el ajuste del resorte tensor de correa usando el calibrador. La arandela en la parte trasera del resorte debe estar parejo con el calibrador. Ajustar según se requiera.

A-Ranura
B-Ranura
C-Ranura
D-Puerta
E-Cubierta

AG,OUO1011,1656 -63-09NOV99-2/2
