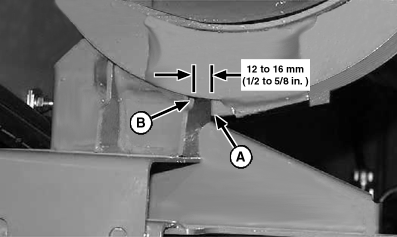

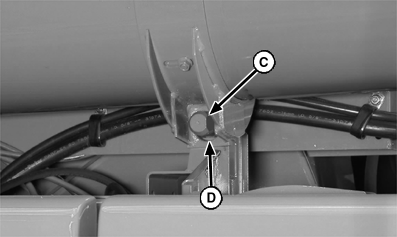

Ajuste del giro del sinfínNOTA: Al retraerse el cilindro de giro, funciona como el tope del sinfín. NO USAR el espárrago (C) como tope. El espárrago está diseñado UNICAMENTE para ayudar a absorber la carga vertical del sinfín cuando está en posición de transporte. Retraer el sinfín por completo. La separación entre la placa (A) y el tope (B) debe medir de 12 a 16 mm (1/2 a 5/8 in.) cuando el espárrago (C) está en el agujero (D).
|
|
AG,OUO1011,1762 -63-12NOV99-1/2 |
|

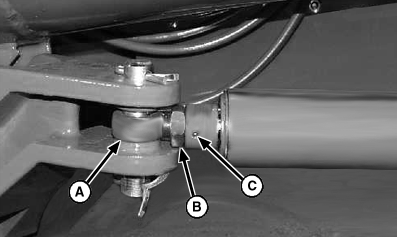

Si la separación es incorrecta, ajustar el extremo de la varilla del cilindro (A). Aflojar la contratuerca (B) y el tornillo de fijación (C). Enroscar o desenroscar la varilla del cilindro para obtener la separación correcta. La varilla del cilindro deberá estar completamente retraída. Apretar la contratuerca y el tornillo de fijación. NOTA: El aplicar grasa al pasador de pivote que fija el extremo de la varilla y girar el sinfín hacia adentro y afuera podría ayudar a determinar la separación. Si el cilindro hidráulico está completamente retraído y no es posible obtener la separación correcta con ajustar el extremo de la varilla del cilindro, podría ser necesario ajustar el espárrago mediante aflojar la tornillería y ajustar la placa de montaje del espárrago. |
|
AG,OUO1011,1762 -63-12NOV99-2/2 |
