Retirada e instalación de las secciones del cóncavo

NOTA: Para facilitar el retirada, cerrar completamente el cóncavo.

1. Mover la manija (A) cambiar la caja de engranajes del rotor a su posición de punto muerto (B).

A-Manija de la caja de engranajes del mando del motor
B-Punto muerto

AG,OUO1026,19 -63-15FEB99-1/21

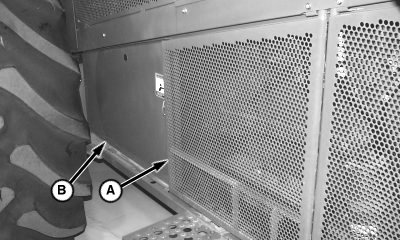

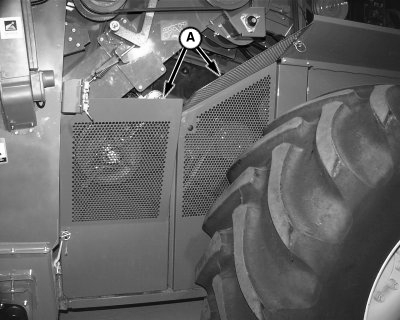

2. Retirar la pinza de resorte y abrir el escudo (A) lateral.

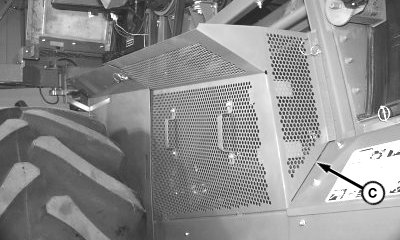

3. Retirar las pinzas de resorte y los escudos (B) y (C).

A-Escudo
B-Escudo
C-Escudo

AG,OUO1026,19 -63-15FEB99-2/21

4. Quitar las cubiertas (A) de inspección.

A-Cubierta del separador

AG,OUO1026,19 -63-15FEB99-3/21

NOTA: Retirar la reja del separador proporciona acceso para girar el rotor para el espacio libre del cóncavo.

5. Quitar los pernos (A) y la reja del separador (B).

A-Pernos (4)

AG,OUO1026,19 -63-15FEB99-4/21

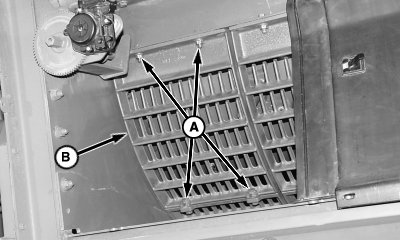

6. Aflojar los pernos (A) y retirar la desviación (B) de la hoja lateral izquierda.

A-Pernos (4)
B-Desviación

AG,OUO1026,19 -63-15FEB99-5/21

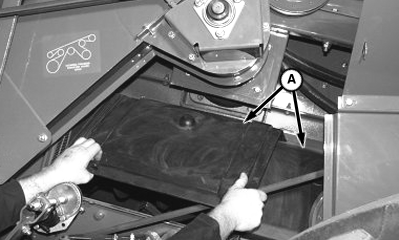

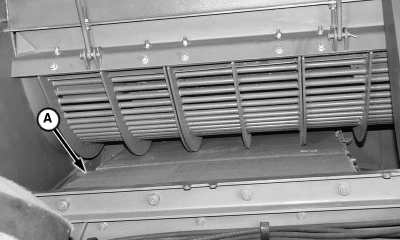

7. Colocar un pedazo de cartón (A) sobre los sinfines transportadores. Esto proporciona protección a los sinfines y permite una superficie lisa para retirar los cóncavos.

A-Cartón

AG,OUO1026,19 -63-15FEB99-6/21

8. Retirar las pinzas de resorte y los escudos (A).

A-Escudos

AG,OUO1026,19 -63-15FEB99-7/21

9. Retirar las pinzas de resorte y las dos cubiertas (A) separadoras frontales del lateral derecho de la cosechadora.

A-Cubierta del separador

AG,OUO1026,19 -63-15FEB99-8/21

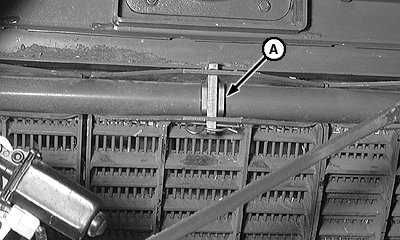

10. Retirar el pasador de resorte y el retenedor de dos piezas (A) de cada sección del cóncavo.

A-Retener de dos piezas

AG,OUO1026,19 -63-15FEB99-9/21

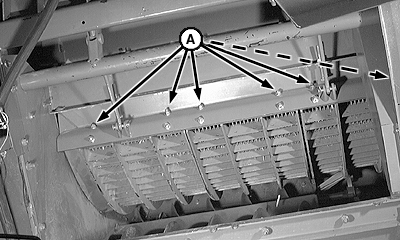

11. Aflojar los 12 pernos (A).

12. Abrir el cóncavo por completo. Esto permite que el peso de los cóncavos descanse en la plataforma del sinfín transportador.

A-Pernos (12)

AG,OUO1026,19 -63-15FEB99-10/21

13. Retirar los 12 pernos (A).

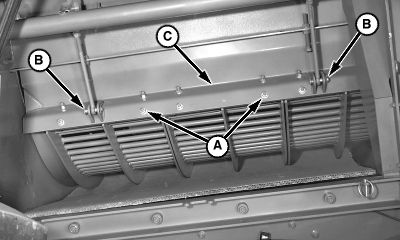

14. Retirar los pasadores hendidos, los pasadores (B) y la barra "Z" (C).

15. Retirar la sección cóncava intermedia.

16. Deslizar el cóncavo trasero a la posición intermedia y retirarlo.

17. Retirar el cóncavo delantero.

18. Instalar los cóncavos en el orden opuesto.

A-Pernos (12)
B-Pasadores (2)
C-Barra "Z"

AG,OUO1026,19 -63-15FEB99-11/21

19. Instalar el retenedor de dos piezas (A) en las secciones del cóncavo.

A-Retenedor

AG,OUO1026,19 -63-15FEB99-12/21

20. Colocar la barra "Z" (C) sobre el extremo de los cóncavos e instalar los 12 pernos pero no apretarlos.

21. Instalar los pasadores (B).

22. Cerrar el cóncavo por completo.

A-Pernos (12)
B-Pasadores (2)
C-Barra "Z"

AG,OUO1026,19 -63-15FEB99-13/21

23. Asegurarse que el extremo del cóncavo quede ajustado en la barra "Z" y después apretar la hilera superior de pernos (A) primero.

24. Apretar la hilera inferior de pernos en último lugar.

25. Nivelar el cóncavo. (Ver el procedimiento de ajuste del nivel del cóncavo en este grupo.)

A-Pernos (6)

AG,OUO1026,19 -63-15FEB99-14/21

26. Instalar la cubierta (A) separadora.

A-Cubiertas separadoras (se usan 2)

AG,OUO1026,19 -63-15FEB99-15/21

27. Instalar los escudos (A).

A-Escudos

AG,OUO1026,19 -63-15FEB99-16/21

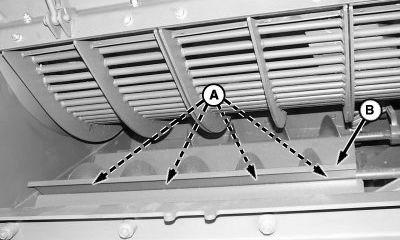

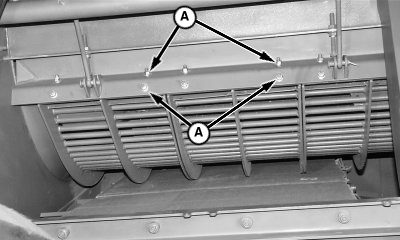

28. Instalar la reja (B) del separador y fijarla con los pernos (A).

A-Pernos (4)

AG,OUO1026,19 -63-15FEB99-17/21

29. Retirar el cartón (A) de los sinfines transportadores.

A-Cartón

AG,OUO1026,19 -63-15FEB99-18/21

30. Instalar la desviación (B) a su posición original y apretar los pernos (A).

A-Pernos (4)
B-Desviación

AG,OUO1026,19 -63-15FEB99-19/21

31. Instalar las cubiertas (A) de inspección separadoras.

A-Cubiertas

AG,OUO1026,19 -63-15FEB99-20/21

32. Instalar los escudos (B) y (C).

33. Cerrar el escudo lateral (A).

34. Colocar la caja de engranajes del mando del rotor en la gama de velocidad deseada.

A-Escudo
B-Escudo
C-Escudo
