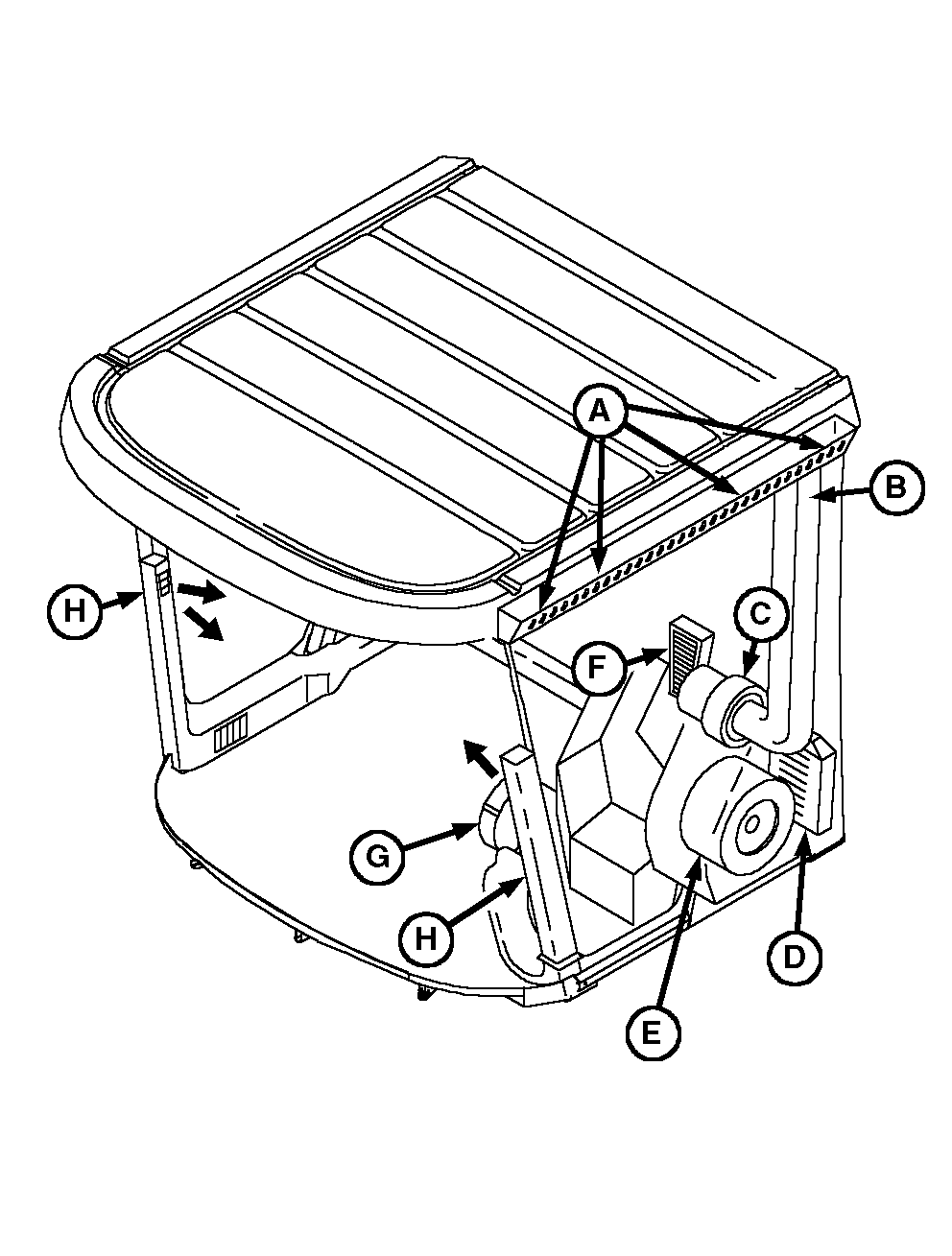

Sistema acondicionador de aire CLIMATRAK™ (información general)El aire es aspirado hacia la cabina por los agujeros (A). Este aire fluye por el conducto (B) y hacia el ventilador presurizador (C). Después, el aire pasa por el prefiltro (D), en donde la mayor parte de la tierra y una pequeña cantidad de aire se descargan al exterior por el piso de la cabina. Asegurarse que esta abertura esté abierta. El aire limpio después pasa por el filtro de aire fresco (E) hacia el compartimiento del evaporador. El aire entonces es mezclado con aire proveniente del interior de la cabina y es enviado al compartimiento del evaporador a través del filtro de recirculación (F). Después pasa por el evaporador y el núcleo del calefactor. El aire tratado (calentado o enfriado) es entonces enviado al ventilador de recirculación (G) y descargado hacia la cabina por los conductos. (H).
|
|
|
CLIMATRAK es una marca registrada de Deere & Company | AG,OUO1035,1256 -63-15NOV99-1/1 |
