Control de desconexión para transporte en carretera (negro)

El control de desconexión para transporte (A) debe estar en la posición de carretera al transportar la cosechadora sobre una carretera.

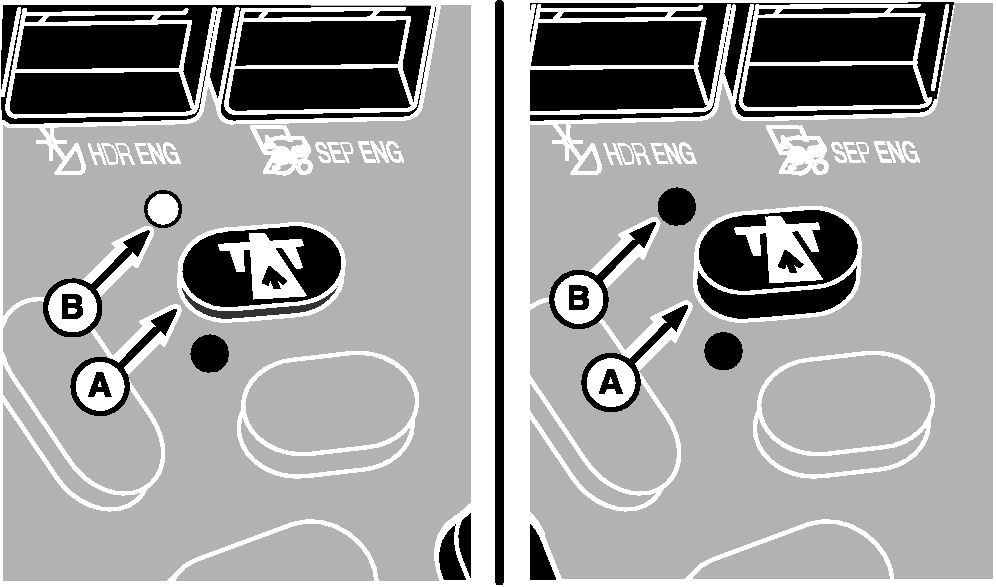

Cuando se pulsa el control (A), la luz indicadora (B) se ilumina para indicar que está en posición de carretera. Si se pulsa el control se impide el funcionamiento de los sistemas siguientes:

• Recuperación de altura de plataforma
• Detección de altura de plataforma
• CONTOURMASTER ™
• Elevación/bajada del molinete y desplazamiento longitudinal del molinete
• Sinfín descargador
• Giro del sinfín
• Engrane del separador
• Engrane de plataforma
• Elevar y bajar plataforma de corte

Para volver a engranar las funciones arriba mencionadas para trabajar en el campo, oprimir el control de desconexión para transporte en carretera y después el control de la función deseada.

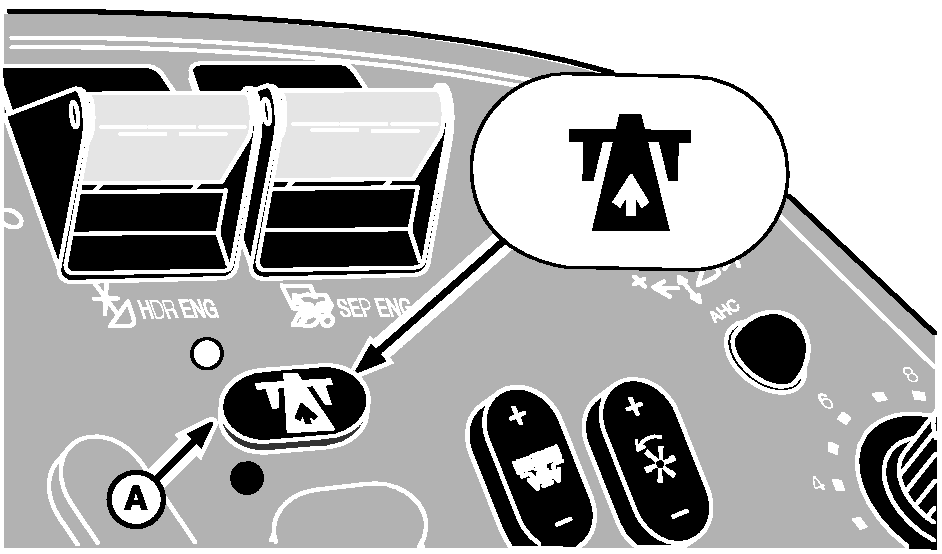

A-Control de desconexión para transporte en carretera
B-Luz indicadora

CONTOURMASTER es una marca registrada de Deere & Company.

AG,OUO1035,1357 -63-05JAN00-1/1
