AG,OUO1035,1365 -63-05JAN00-1/3

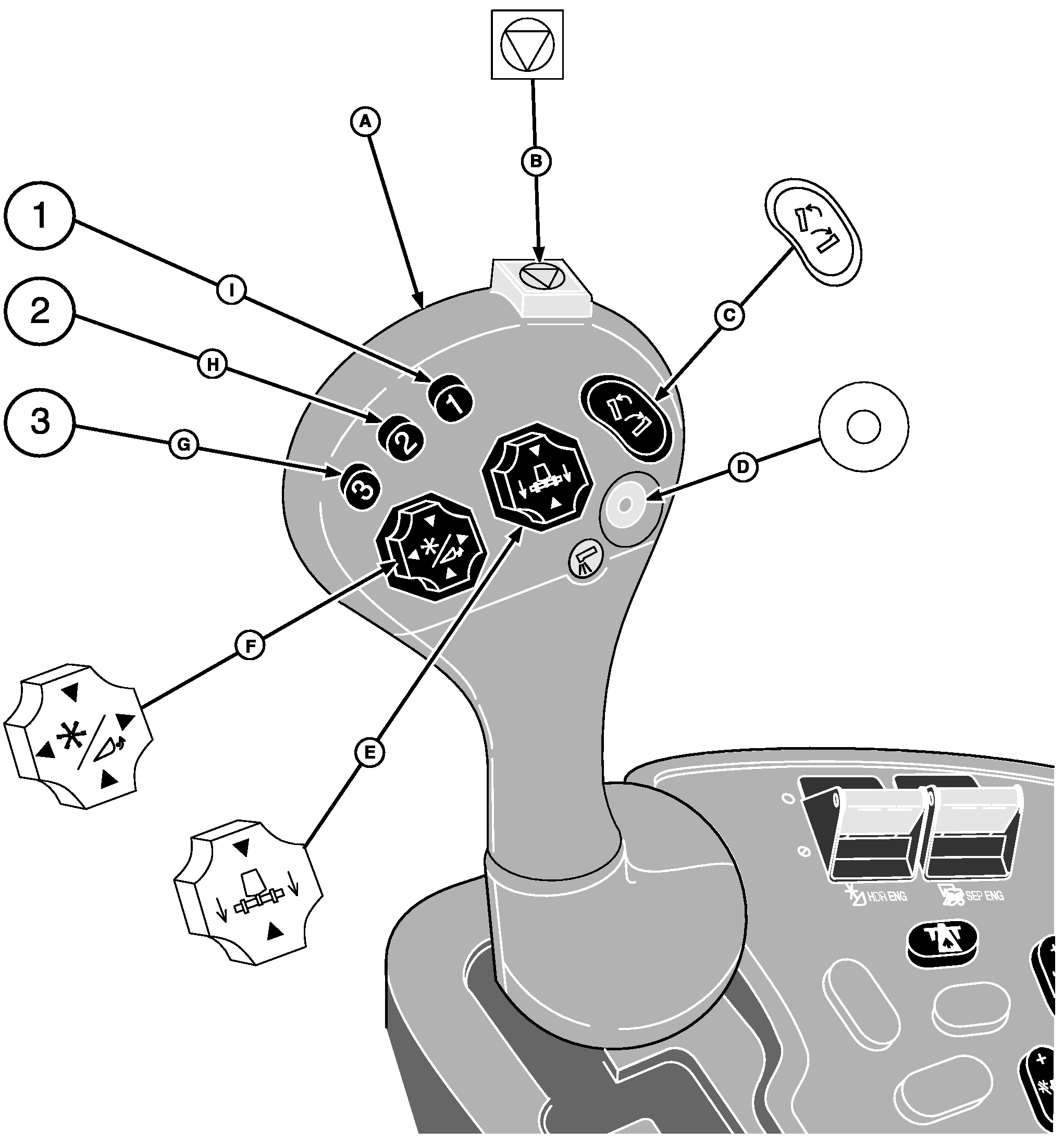

A-Palanca de avance y retroceso
B-Control de parada rápida
C-Giro de sinfín descargador hacia dentro y hacia fuera

D-Luz de engrane de mando de sinfín descargador
E-Elevación y bajada de plataforma de corte CONTOURMASTER™ (Opcional)
F-Elevación y desplazamiento longitudinal de molinete (opcional)

F-Velocidad extr. delant. con plat. corte maíz o para cult. hil.
F-Ajuste placas ajust. de plataf. corte maíz (opcional)

G-Botón de activación 3
H-Botón de activación 2
I-Botón de activación 1

CONTOURMASTER es una marca registrada de Deere & Company.

AG,OUO1035,1365 -63-05JAN00-2/3

IMPORTANTE: Si la luz de presión de carga hidrostática (en el tablero de advertencia) se ilumina al mover la palanca, revisar el nivel de aceite hidrostático/hidráulico o cambiar el filtro. Si esto no corrige el problema, consultar al concesionario John Deere.

Mover la palanca hacia adelante para avanzar.

Mover la palanca hacia la derecha y hacia atrás para retroceder.

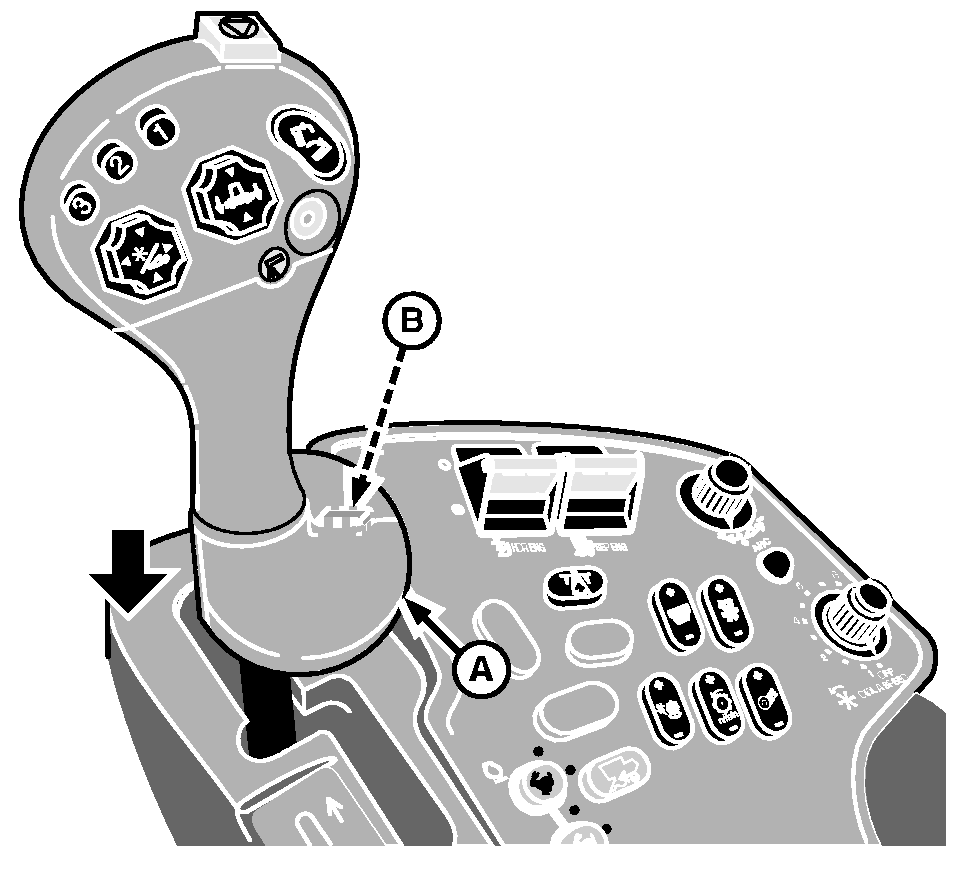

La posición del descanso (A) para la palma tiene tres posiciones de ajuste con tope. Para bajar el descanso para la palma, soltar la palanca (B) debajo del descanso.

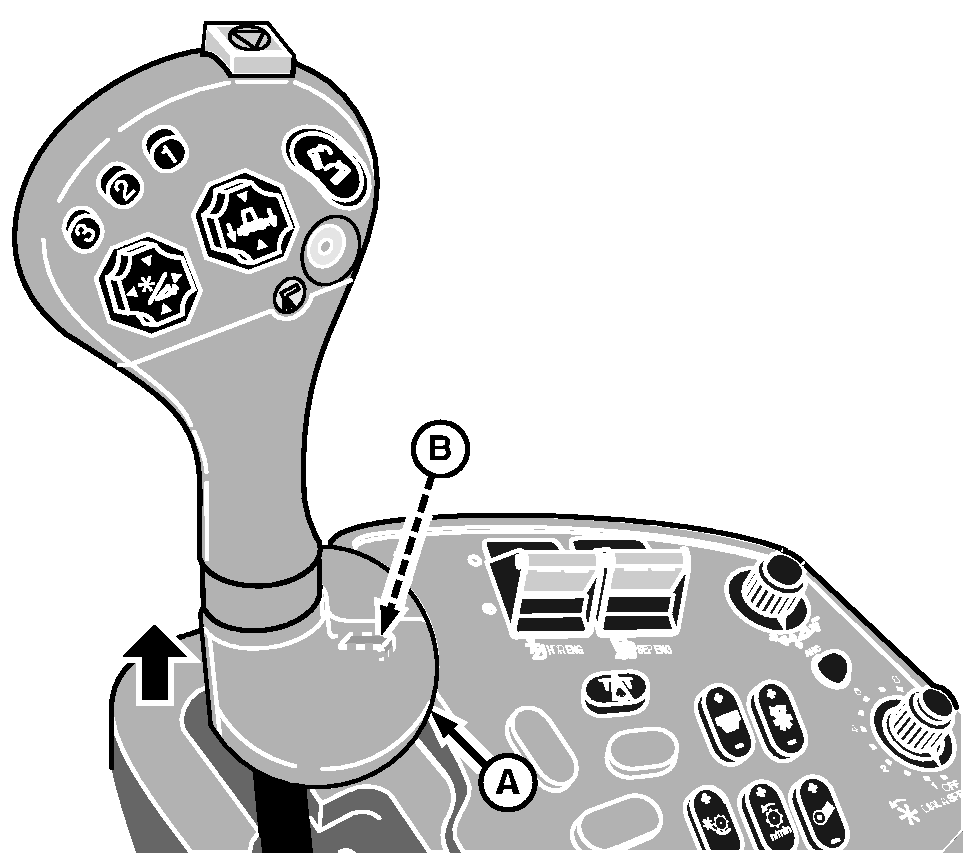

Para elevar el descanso para la palma, soltar la palanca (B) debajo del descanso y elevarlo.

A-Apoyamanos
B-Palanca

AG,OUO1035,1365 -63-05JAN00-3/3
