Control de elevación/desplazamiento longitudinal del molinete

El control de posición del molinete controla la posición, elevación y bajada del molinete.

Para ajustar la posición (A) del molinete, el control de desconexión (B) para transporte en carretera debe estar en la posición de campo.

Mantener pulsada la parte inferior del control para elevar el molinete. Pulsar la parte superior del control para bajar el molinete.

Pulsar la parte izquierda del control para mover el molinete hacia adelante. Pulsar la parte derecha del control para mover el molinete hacia atrás.

Si la cosechadora está equipada con el alimentador de velocidad variable y la plataforma de corte de maíz o la plataforma para cosecha en hileras, este interruptor controla la velocidad del extremo delantero y el espacio ajustable de las placas de la plataforma para maíz (en su caso). Mantener pulsada la parte inferior del control para aumentar la velocidad. Empujar la parte superior del control para reducir la velocidad. El motor y la plataforma de corte deben estar funcionando para poder ajustar la velocidad.

Al hacer funcionar el sistema ACTIVE HEADER CONTROL ™ o el giro automático del sinfín simultáneamente con este control, la respuesta del molinete o del alimentador de velocidad variable puede experimentar alteraciones.

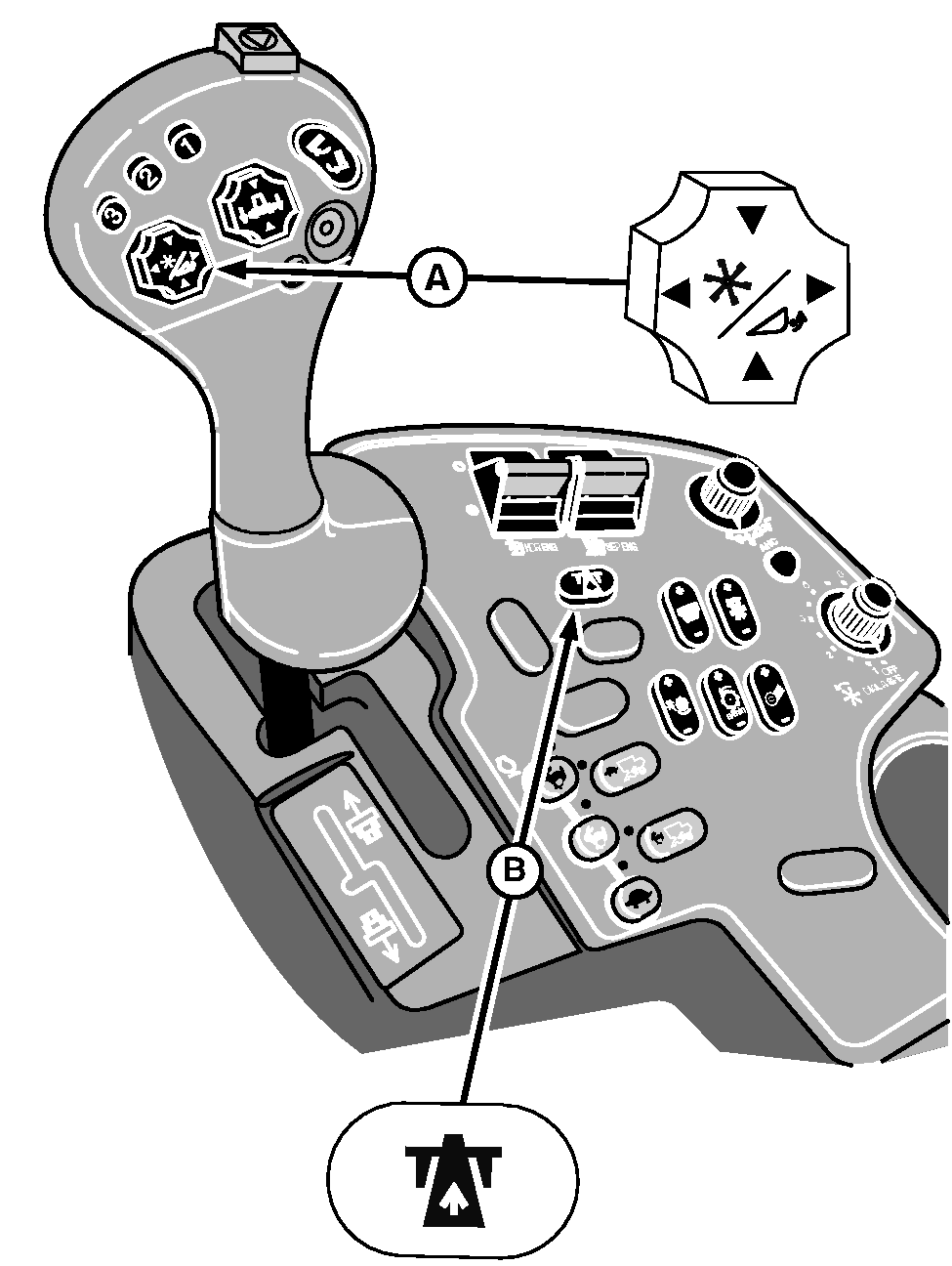

A-Control de posición del molinete
B-Control de desconexión para transporte en carretera

ACTIVE HEADER CONTROL es una marca registrada de Deere & Company

AG,OUO1035,1369 -63-05JAN00-1/1
