Detección de altura de plataforma (opcional)

El control de detección de altura de plataforma permite al operador seleccionar la posición de la plataforma de corte respecto al suelo y devolverla a esa posición automáticamente.

El sistema de detección de altura de la plataforma debe estar calibrado para cada plataforma que se usa con la cosechadora (ver la sección "PROCEDIMIENTOS DE CALIBRACION" de este manual).

Los botones de activación 1, 2 y 3 ubicados en la palanca multifuncional se usan para seleccionar tres alturas diferentes para la plataforma.

NOTA: Si las funciones de recuperación y de detección de altura de plataforma están activadas, el botón 1 activa la recuperación de altura de plataforma. Los botones de activación 2 y 3 se asignan a la detección de altura de plataforma.

El modo de detección de altura de la plataforma de corte se activa solamente cuando:

1. Una plataforma de corte debidamente equipada esté conectada a la cosechadora.
2. El motor esté en marcha.
3. El control de desconexión para transporte (B) está en la posición de campo.
4. El modo de detección de altura de la plataforma esté activado.
5. El control de engrane de la plataforma de corte esté conectado.

AG,OUO1035,1372 -63-05JAN00-1/2

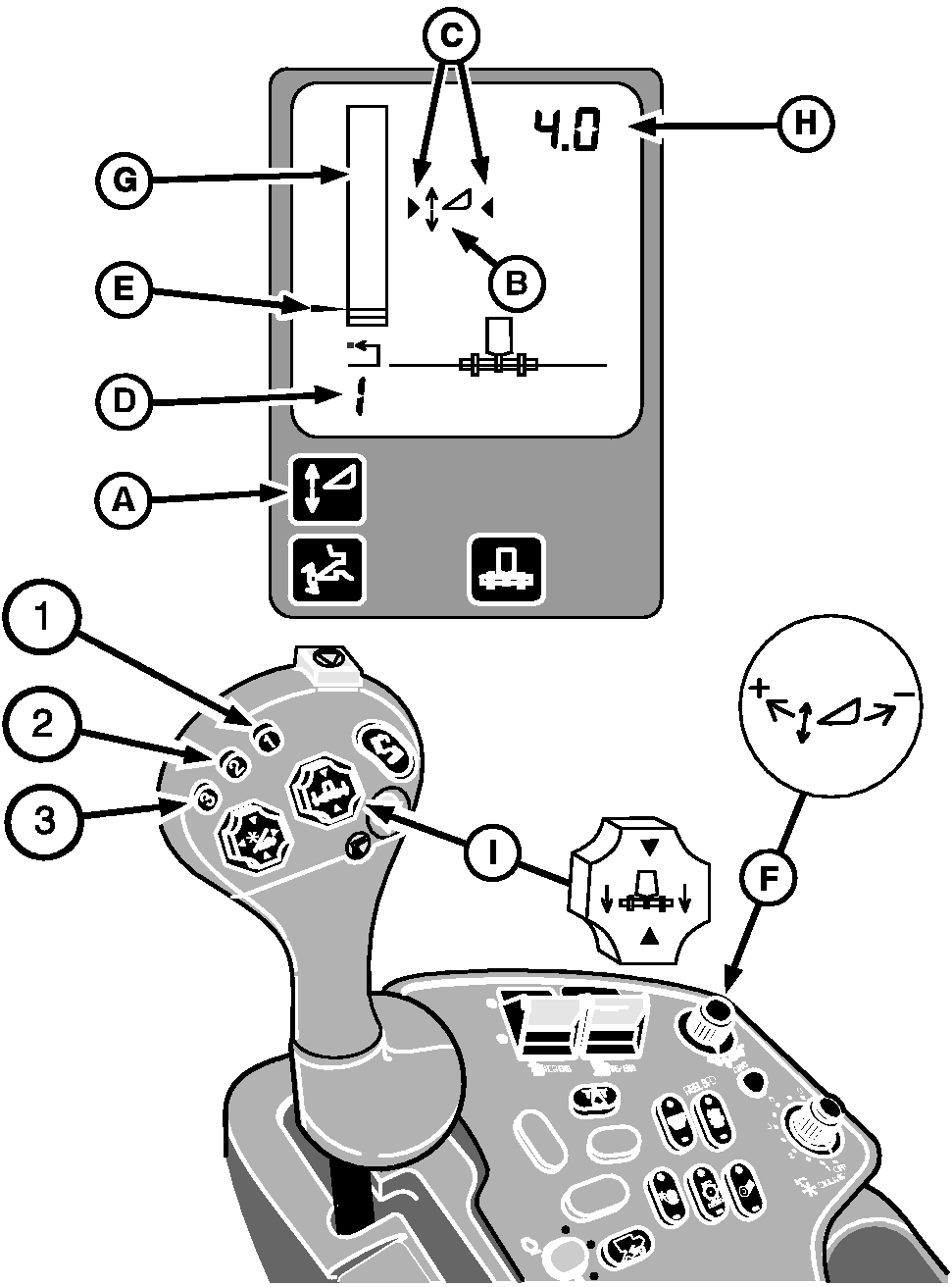

El sistema de detección de altura de la plataforma se activa pulsando el control (A) de la pantalla de poste. El símbolo (B) de detección de altura de plataforma se visualiza en la pantalla.

Activar el sistema de detección de altura de plataforma pulsando uno de los botones de activación, 1, 2 ó 3, en la palanca multifuncional. Las flechas (C) situadas a cada lado del símbolo indican que el sistema está activo.

El número (D) en la esquina inferior izquierda de la pantalla identifica el botón que ha sido pulsado.

Para cambiar el punto de control (E) de altura de cualquiera de los botones de activación de la plataforma, pulsar los botones deseados y ajustar la altura usando el cuadrante (F) ACTIVE HEADER CONTROL (AHC) ™ para variar el punto de control de altura y elevar o bajar la plataforma.

Si se gira el cuadrante hacia el símbolo (+) se eleva la plataforma. Si se gira el cuadrante hacia el símbolo (-) se baja la plataforma.

El gráfico de barras (G) y la pantalla numérica (H) indican la posición relativa de la plataforma de corte, según las indicaciones del sensor de altura de la plataforma de la plataforma.

Si se aumenta la altura de la plataforma de corte manualmente con el control (I) de la palanca multifuncional, se desactiva el sistema de detección de altura.

Si se pulsa cualquiera de los botones de activación se vuelve a activar el sistema y la plataforma se desplaza a la altura seleccionada.

El sistema de detección de altura de la plataforma puede desactivarse pulsando el control (A).

A-Control del sistema de recuperación de altura de plataforma
B-Símbolo de Recuperar altura de plataforma
C-Flechas de sistema activo
D-Número de botón de activación
E-Valor establecido de altura
F-Cuadrante de control de altura
G-Gráfico de barras
H-Número visualizado
I-Conmutador

ACTIVE HEADER CONTROL (AHC) es una marca registrada de Deere & Company

AG,OUO1035,1372 -63-05JAN00-2/2
