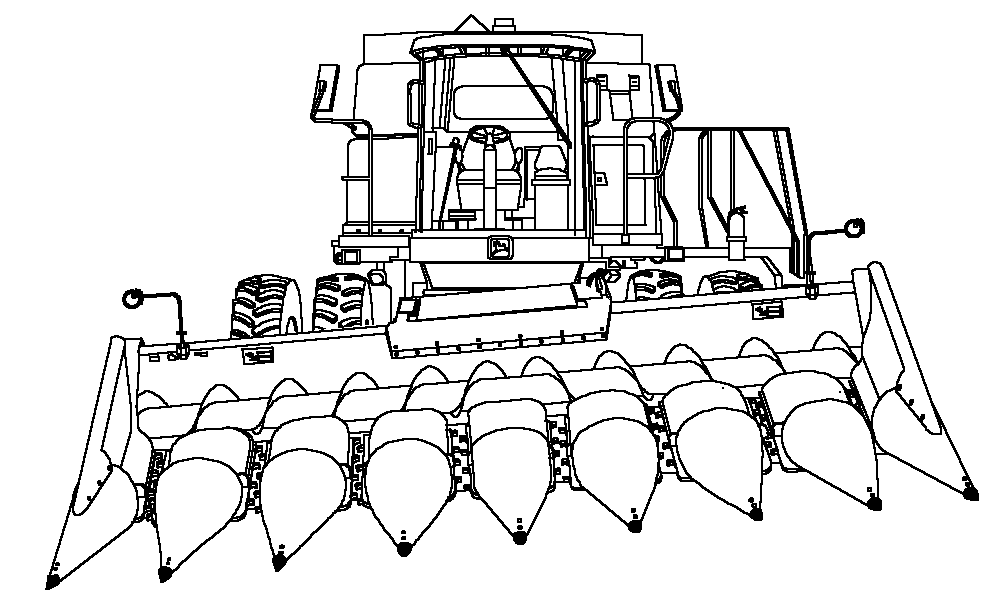

El sistema CONTOURMASTER ™ mantiene la posición horizontal de la plataforma con relación al suelo. Utiliza sensores para determinar la altura en cada extremo de la plataforma de corte. El sistema inclina la plataforma +/- 4 grados para igualar la distancia al suelo en cada extremo de la plataforma. Utiliza un alimentador especial para permitir que la plataforma de corte se incline hacia la izquierda y la derecha.

Si la cosechadora tiene sistema de detección de altura de la plataforma de corte (opcional), trabajan juntos para mantener la barra de segado a la altura más pequeña posible sobre el suelo.

El sistema CONTOURMASTER ™ debe calibrarse para cada una de las plataformas de corte que se usen con la cosechadora (ver Procedimientos de calibración, en este manual).

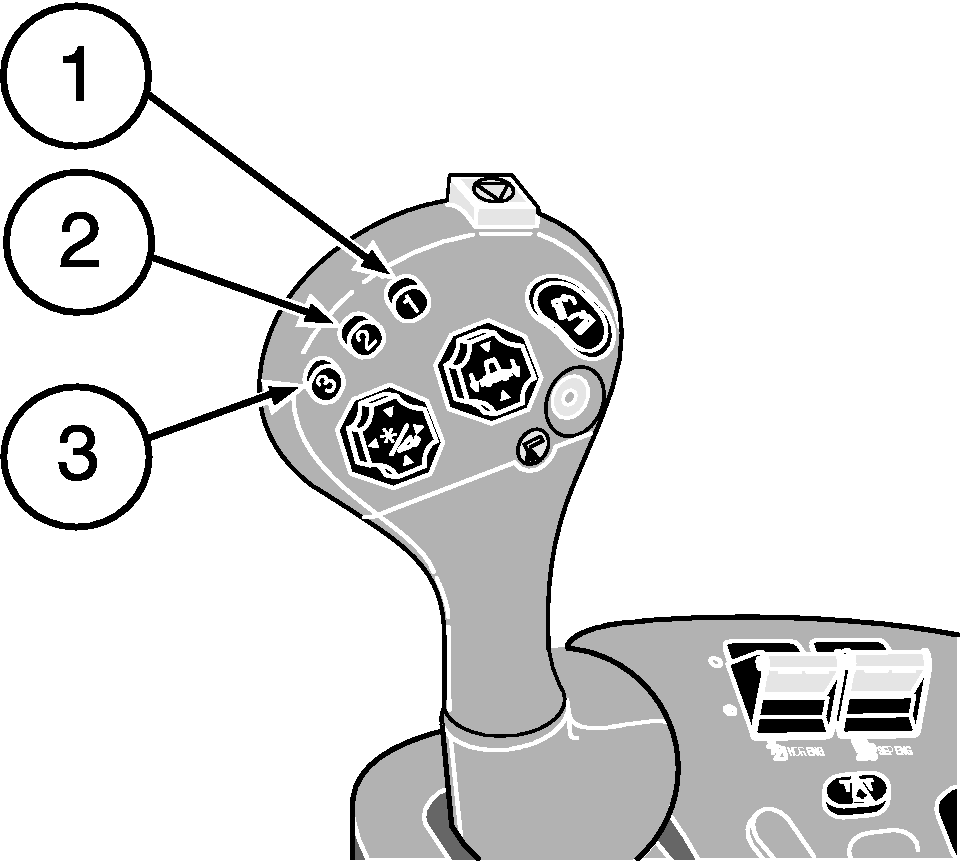

El sistema CONTOURMASTER ™ puede activarse con cualquiera de los tres botones de activación ubicados en la palanca multifuncional.

Cuando está activada la recuperación de altura de la plataforma, los tres botones de activación pueden activar la recuperación de altura y el sistema CONTOURMASTER ™ .

Si las funciones de recuperación y de detección de altura de plataforma y el sistema

Los botones de activación 2 y 3 activan la detección de altura de la plataforma y el sistema CONTOURMASTER ™ .

Si las funciones de recuperación y de detección de altura de plataforma están desactivadas, el sistema CONTOURMASTER ™ seguirá funcionando siempre que esté activado.

Si el sistema CONTOURMASTER ™ está desactivado, las funciones de recuperación y detección de altura de la plataforma siguen funcionando.

El sistema CONTOURMASTER ™ se activa solamente cuando:

1. Una plataforma de corte debidamente equipada esté conectada a la cosechadora.
2. El motor esté en marcha.
3. El control de desconexión para transporte está en la posición de campo cuando:
4. El modo CONTOURMASTER ™ esté activado.
5. El control de engrane de la plataforma de corte esté conectado.

CONTOURMASTER es una marca registrada de Deere & Company.

AG,OUO1035,1373 -63-05JAN00-1/2

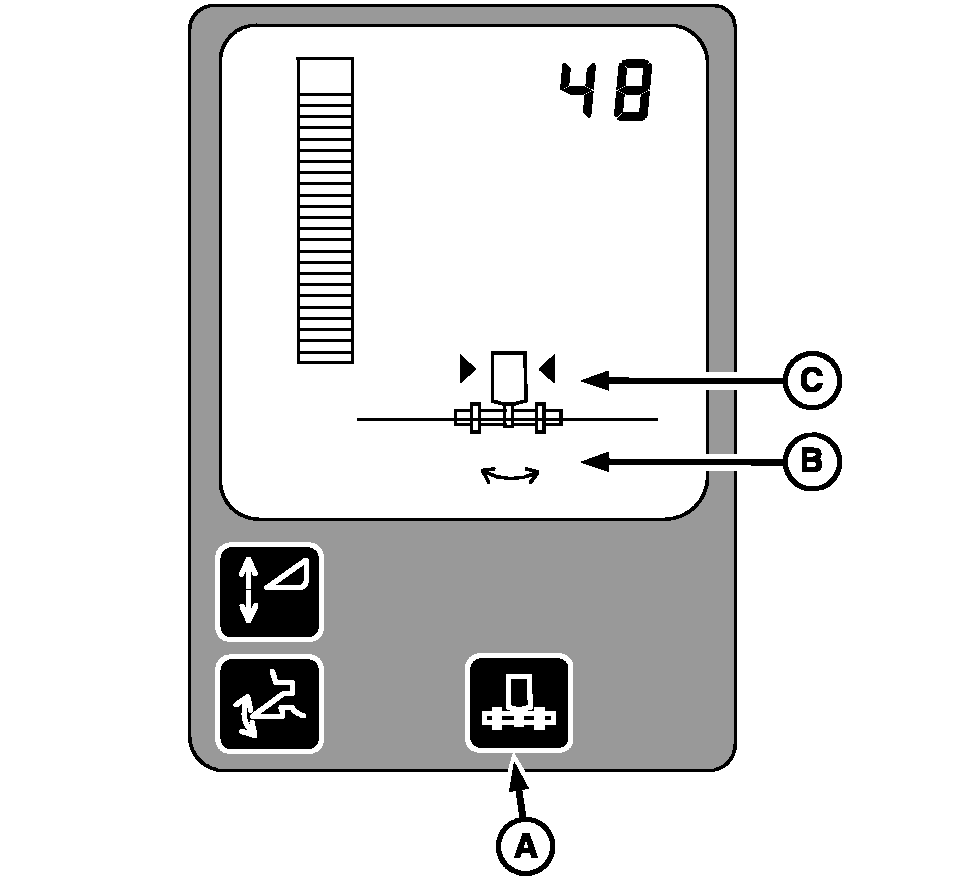

El sistema CONTOURMASTER ™ se activa pulsando el control (A) de la pantalla de poste. El símbolo de inclinación (B) aparece en la pantalla.

Activar el sistema CONTOURMASTER ™ pulsando uno de los botones de activación, 1, 2 ó 3, en la palanca multifuncional. Las flechas (C) situadas a cada lado del símbolo indican que el sistema está activo.

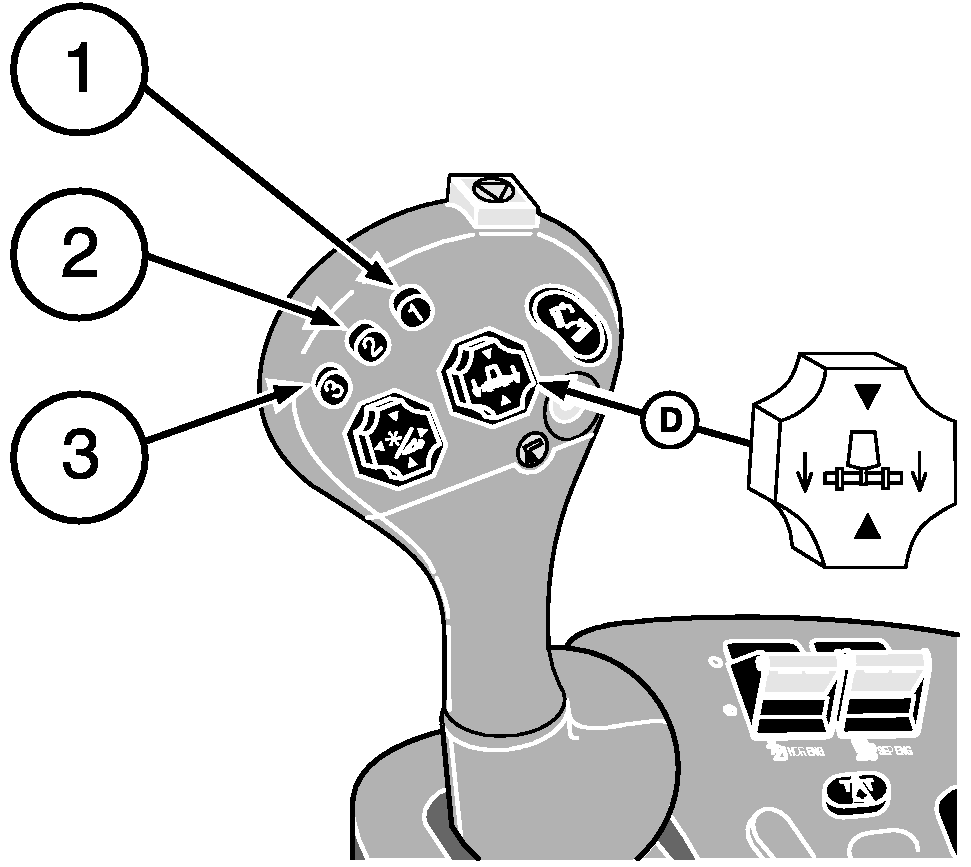

NOTA: Si se pulsa el control (D) de inclinación manual se anula el control del sistema CONTOURMASTER ™ ; cuando se suelta el control, el sistema retorna a modo automático.

Oprimir el lado derecho del control para inclinar la plataforma de corte hacia la derecha.

Oprimir el lado izquierdo del control para inclinar la plataforma de corte hacia la izquierda.

Si se pulsa cualquiera de los botones de activación, el sistema se reactiva.

El sistema CONTOURMASTER ™ se desactiva pulsando el control (A).

A-Control de activación
B-Símbolo de inclinación
C-Flechas de sistema activo
D-Control de inclinación manual

CONTOURMASTER es una marca registrada de Deere & Company.

AG,OUO1035,1373 -63-05JAN00-2/2
