Indicación del sensor de granzas

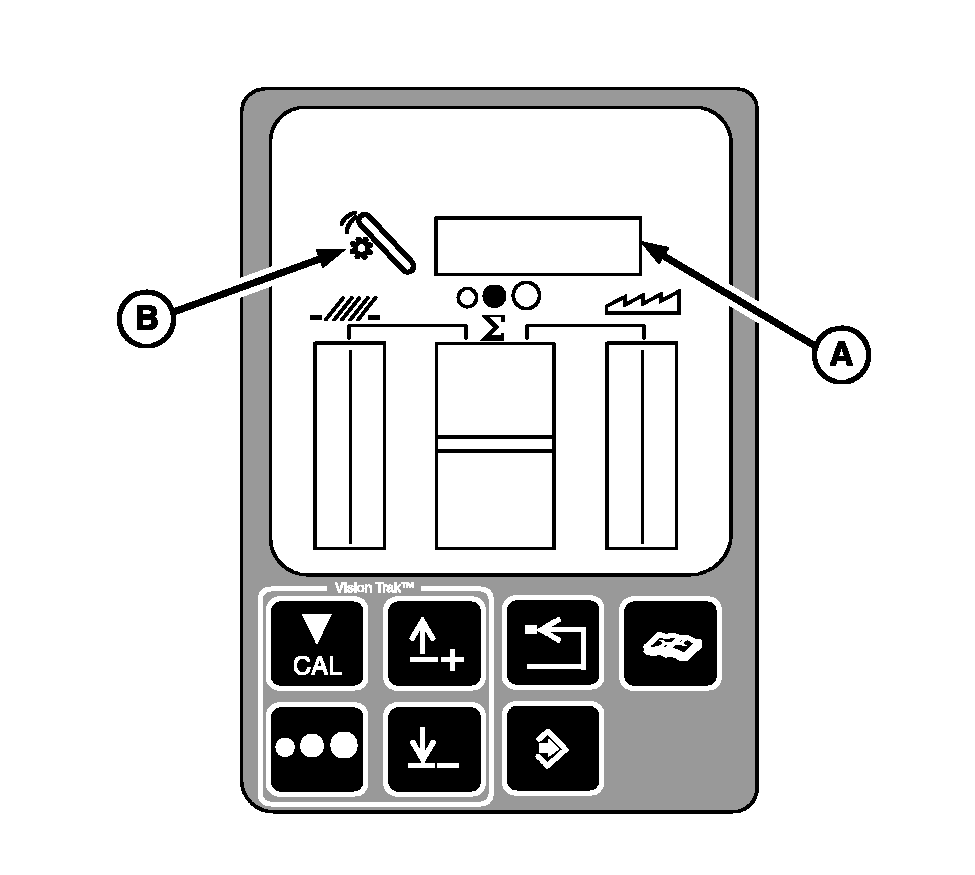

El volumen de granzas se visualiza como un porcentaje de tanque lleno por medio de un gráfico de barras horizontal (A) ubicado en la parte superior de la pantalla. El icono de granzas (B) se encuentra a la izquierda del gráfico de barras.

Para que la pantalla del sensor de granzas funcione:

• El motor deberá estar en marcha.
• El control de desconexión para transporte (C) debe estar en la posición de campo.
• Los controles de la plataforma de corte (D) y del separador (E) deberán estar engranados.

A-Gráfico de barras horizontales
B-Icono de granzas
C-Control de desconexión para transporte en carretera
D-Control de la plataforma de corte
E-Control del separador

AG,OUO1035,1376 -63-05JAN00-1/1
