Revisión operacional de la indicación del sensor de granzas

NOTA: Si se ajusta el valor de tamaño de semillas incorrectamente, el volumen de granzas visualizado no será preciso.

Si el gráfico (A) de barras indica lleno y destella, detener la cosechadora y ajustar el zarandón y la criba.

Revisar si los niveles de pérdidas son aceptables.

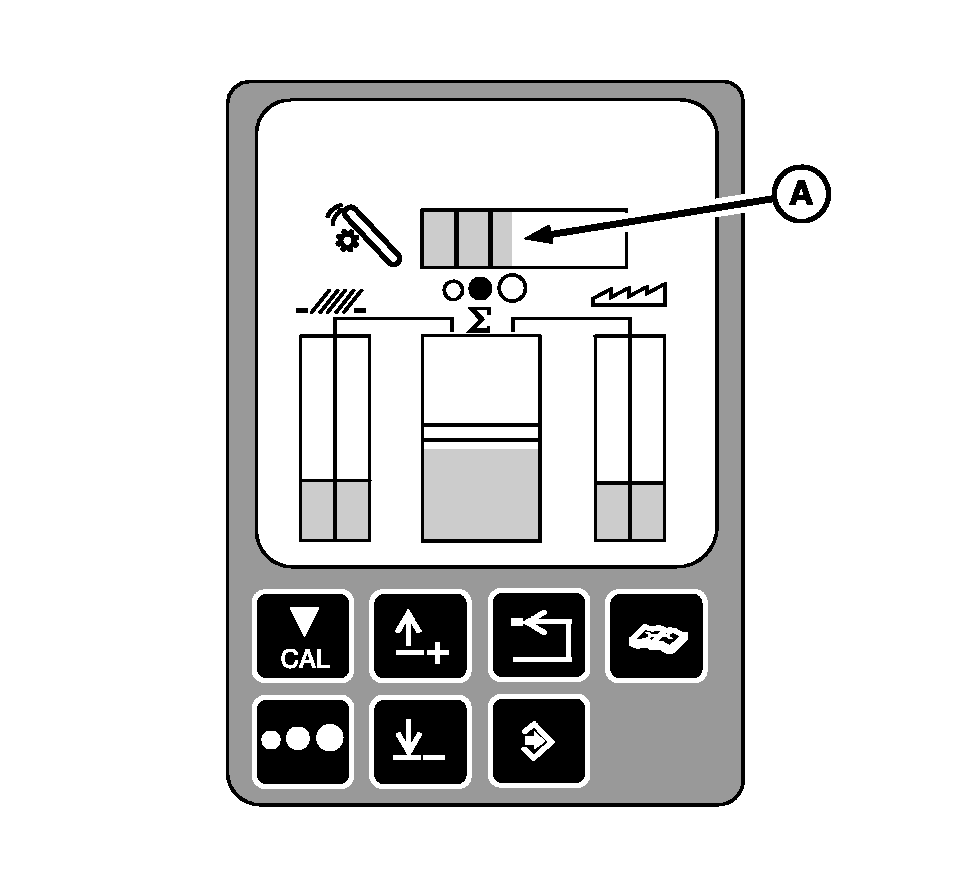

Observar la pantalla del sensor de granzas para ver el gráfico de barras (A). El gráfico de barras sirve como guía visual que el operador puede consultar periódicamente para comprobar si el volumen de granzas ha aumentado o disminuido.

Si el gráfico de barras continúa mostrando un aumento de volumen, el operador puede reducir la velocidad de avance de la cosechadora y comprobar si el gráfico de barras vuelve a desplazarse a un punto en el intervalo de pérdidas aceptables.

A-Gráfico de barras

AG,OUO1035,1377 -63-05JAN00-1/3

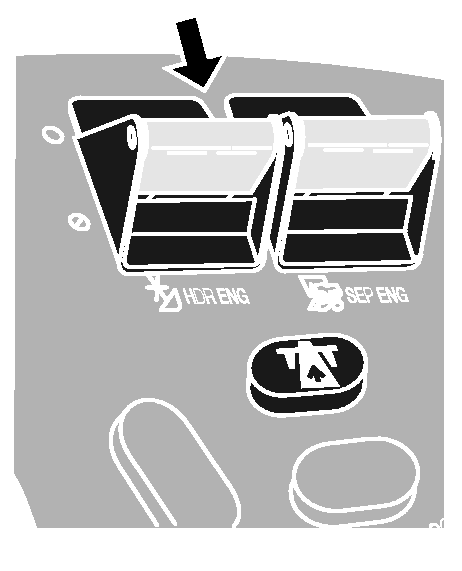

Si el gráfico de barras (A) no regresa al intervalo de pérdidas aceptables después de haber reducido la velocidad de avance de la cosechadora, desengranar la plataforma de corte. El gráfico de barras deberá dar indicación nula (no aparece indicación alguna en el gráfico de barras). Engranar la plataforma de corte y el gráfico de barras deberá retornar al intervalo aceptable.

A-Gráfico de barras

AG,OUO1035,1377 -63-05JAN00-2/3

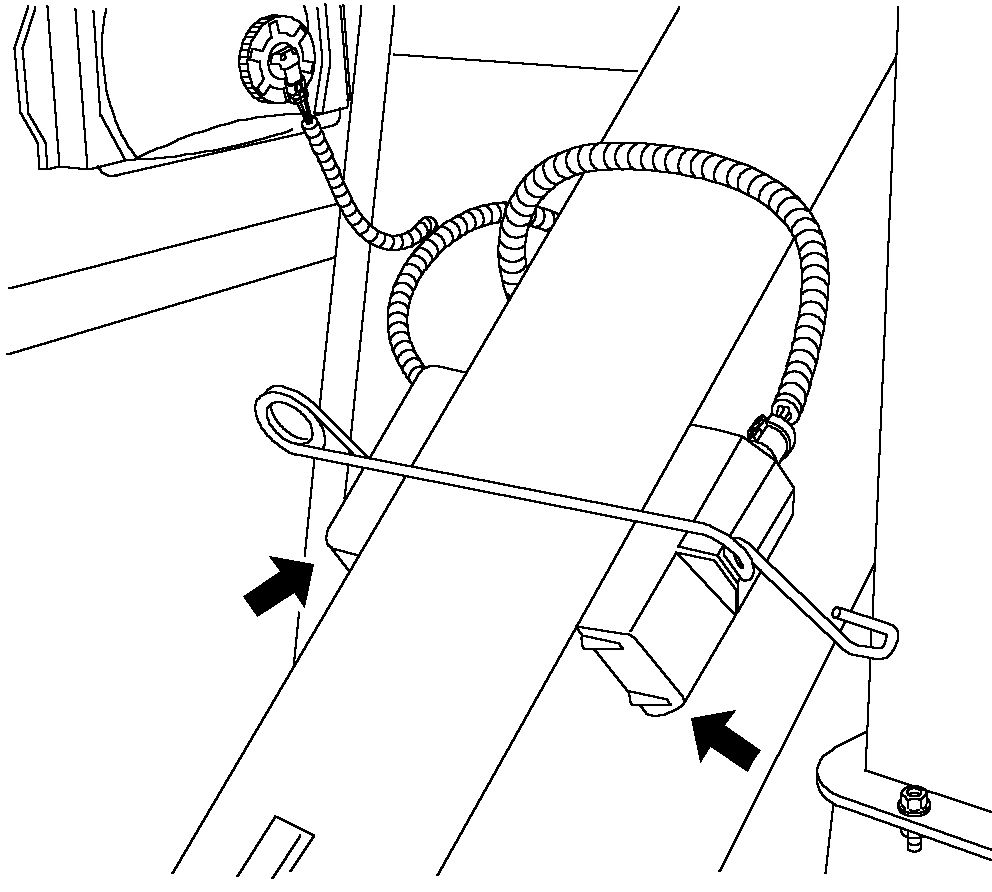

Si la pantalla del sensor de granzas continuamente da la indicación máxima (todas las barras se iluminan) cuando no se está cosechando, o si indica vacío (ninguna barra se ilumina) cuando se está cosechando, esto puede significar que la lente está recubierta con materiales, o que el sello debajo de la lente ha permitido la entrada de polvo:

1. Retirar los sensores de granzas. Inspeccionar y limpiar las lentes de ser necesario.

2. Si las lentes están limpias, retirarlas y revisar si hay polvo debajo de ellas. Si se descubre polvo, limpiar la zona por completo y volver a armar la lente en la unidad, comprobando que la empaquetadura forme un sello hermético.

3. Volver a instalar el sensor y probar el sistema.

Si la pantalla continúa indicando escala máxima o valor nulo, comunicarse con el concesionario John Deere.

AG,OUO1035,1377 -63-05JAN00-3/3
