CONTOURMASTER™ Calibración del sensor de ángulo

El sensor de ángulo CONTOURMASTER ™ se calibra mediante el procedimiento de calibración CONTOURMASTER ™ . El procedimiento de calibración CONTOURMASTER ™ debe llevarse a cabo antes del uso inicial de la máquina o cuando se sustituye el sensor CONTOURMASTER ™ .

Preparación de la plataforma de corte para la calibración:

Asegurarse de que el sistema CONTOURMASTER ™ esté funcionando.

Arrancar la cosechadora y elevar la plataforma de corte por completo.

CONTOURMASTER es una marca registrada de Deere & Company.

AG,OUO1035,1380 -63-05JAN00-1/12

Pulsar la tecla de diagnóstico. En el tacómetro con tres pantallas aparecerá DIA.

AG,OUO1035,1380 -63-05JAN00-2/12

Presionar la tecla de calibración. En el tacómetro aparecerán CAL (calibración) y conc (cóncavo).

AG,OUO1035,1380 -63-05JAN00-3/12

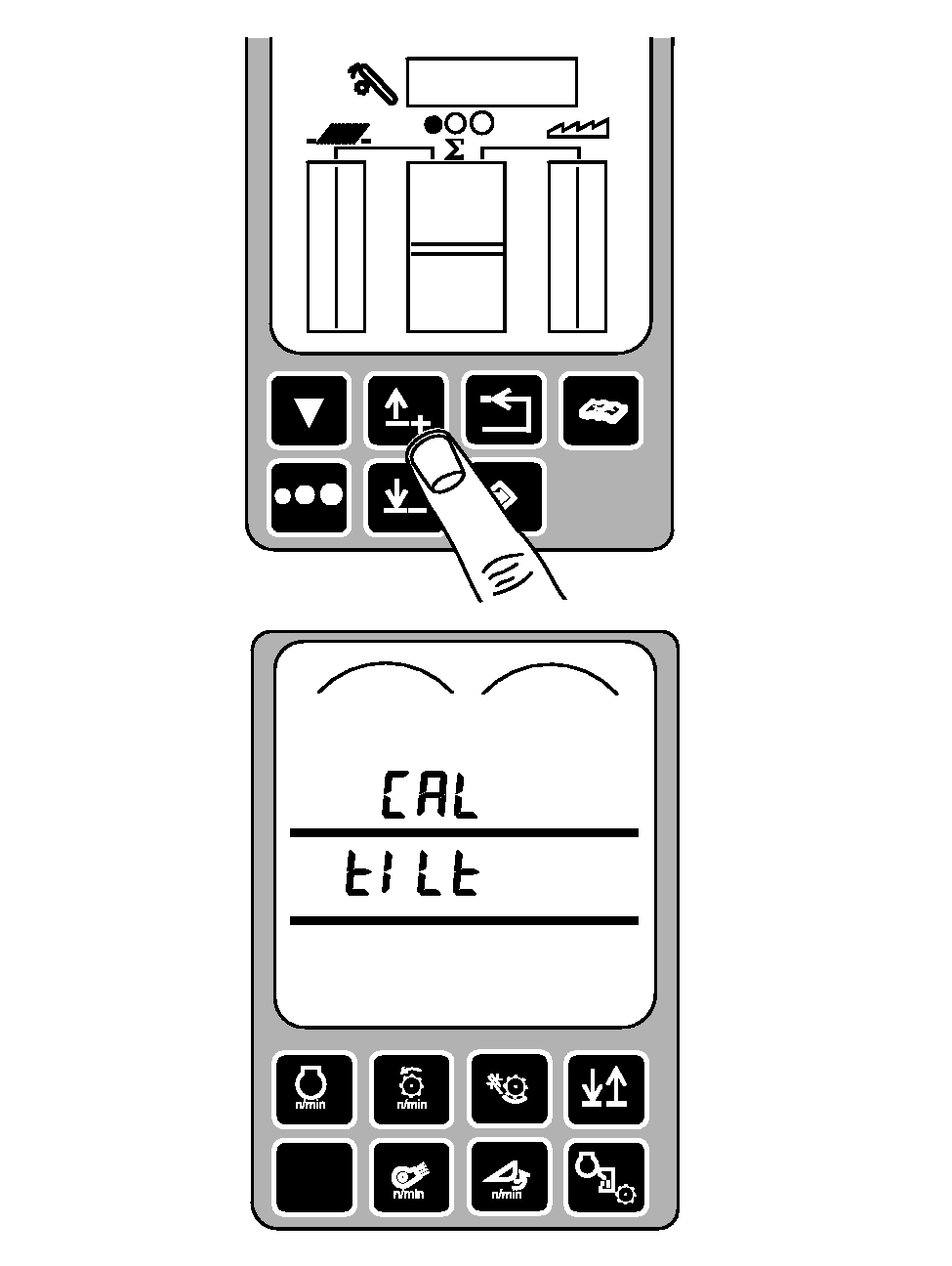

Pulsar la tecla de flecha arriba o abajo para lograr acceso al modo de calibración de inclinación ("tiLt"). Los mensajes "CAL" y "tiLt" se visualizan en el tacómetro.

AG,OUO1035,1380 -63-05JAN00-4/12

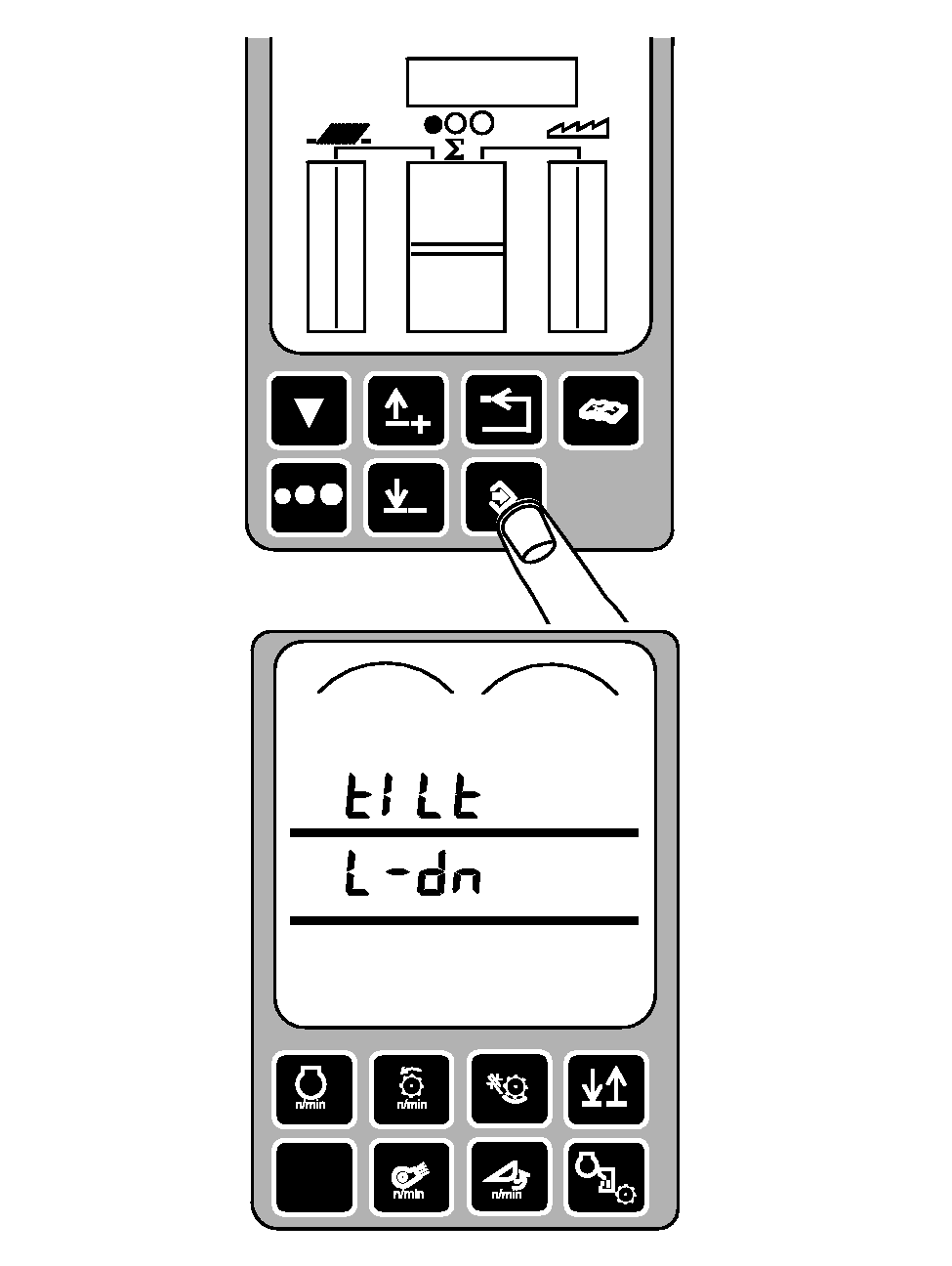

Pulsar la tecla de introducir. Los mensajes "tiLt" y "L - dn" se visualizan en el tacómetro.

AG,OUO1035,1380 -63-05JAN00-5/12

Para establecer el valor de ajuste del sensor de inclinación izquierdo:

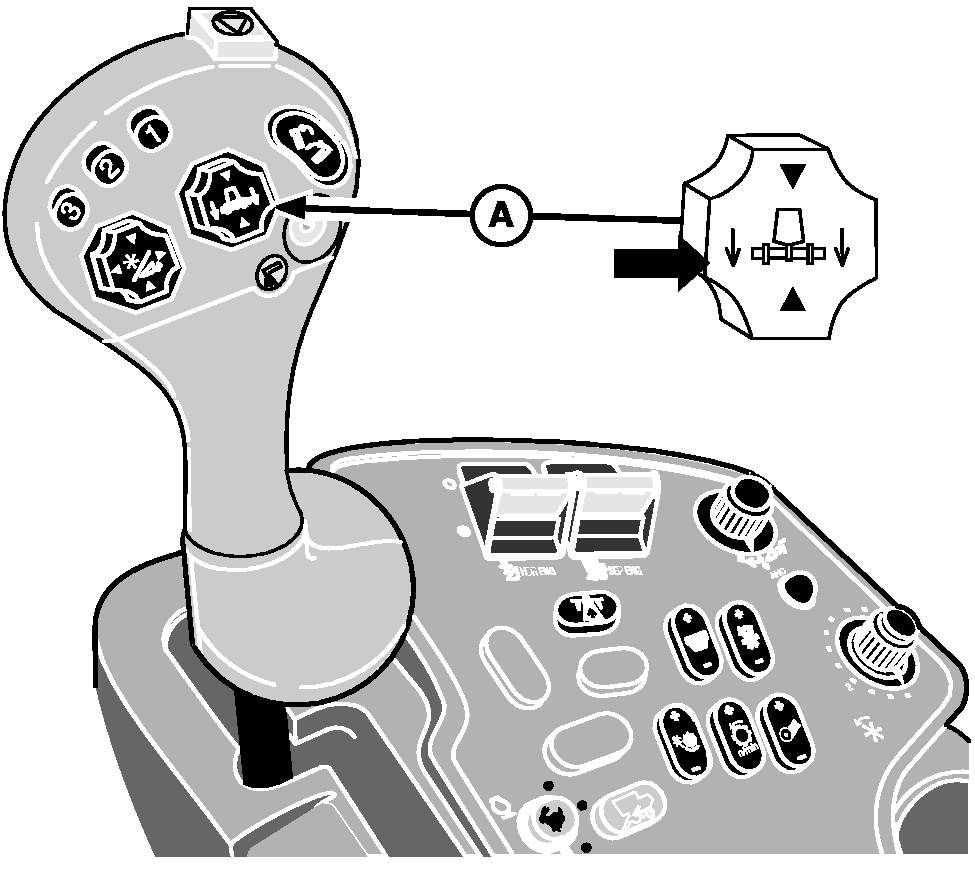

Mantener pulsado el lado izquierdo del control de inclinación (A) hasta que el alimentador haya girado completamente hacia la izquierda. De esta manera se establece el valor de ajuste del sensor de inclinación izquierdo.

A-Control de inclinación

AG,OUO1035,1380 -63-05JAN00-6/12

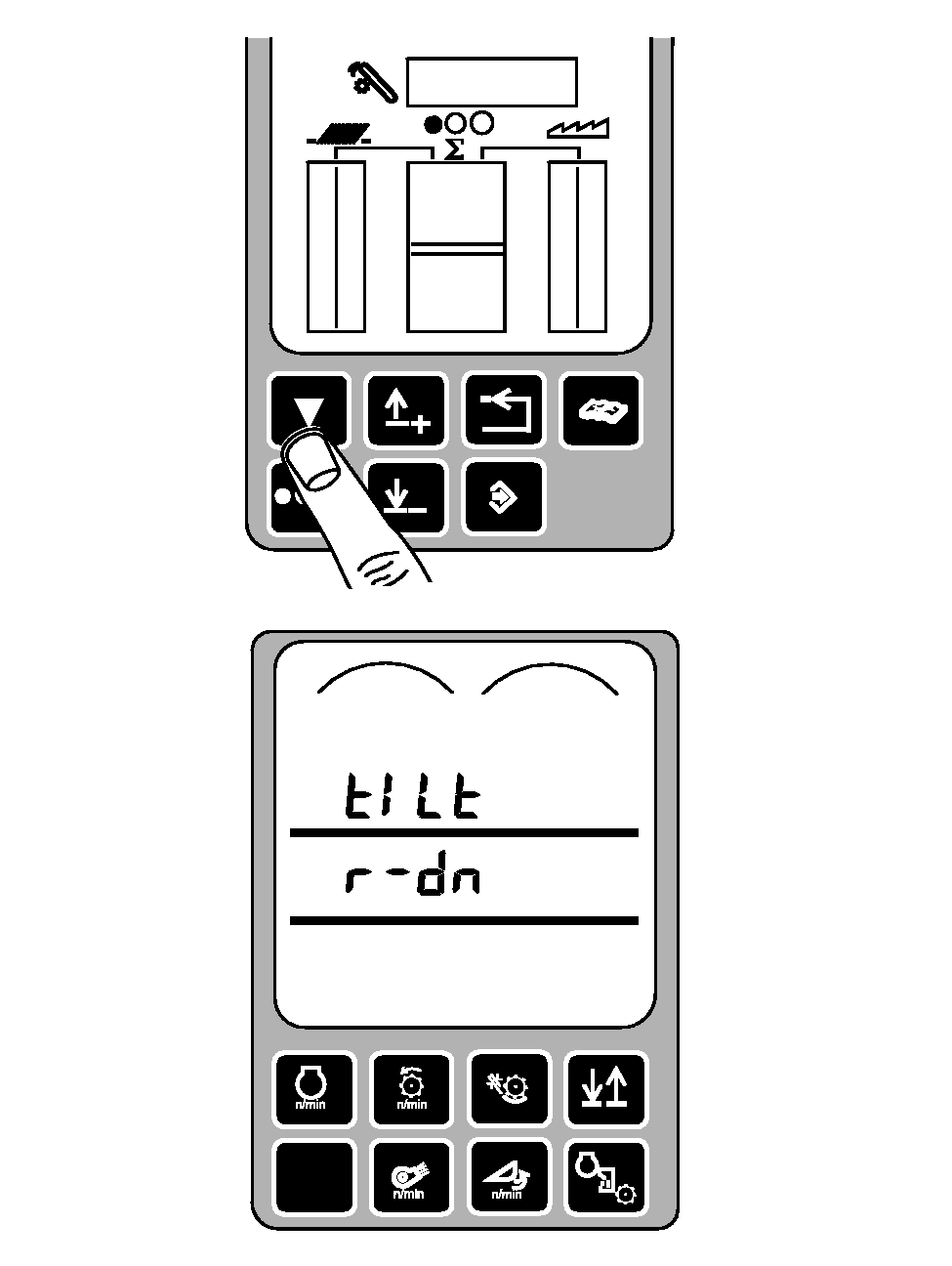

Pulsar la tecla de calibración. Los mensajes "tiLt" y "r - dn" se visualizan en el tacómetro.

AG,OUO1035,1380 -63-05JAN00-7/12

Para establecer el valor de ajuste del sensor de inclinación derecho:

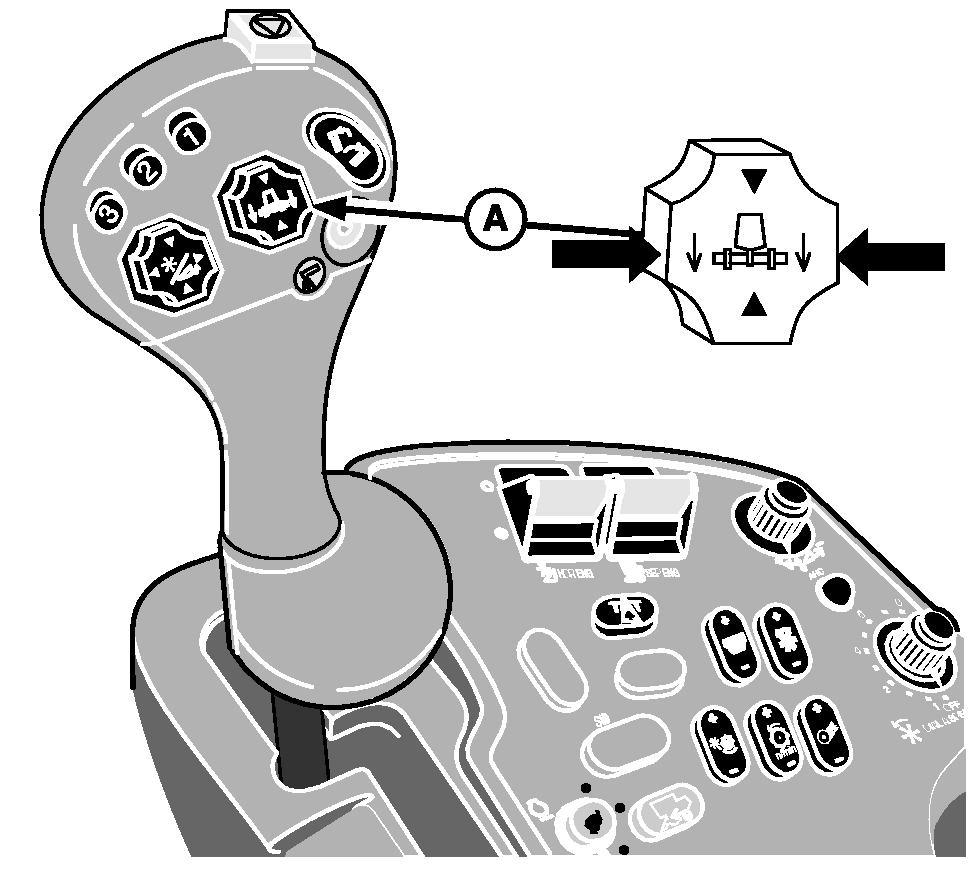

Mantener pulsado el lado derecho de la tecla de inclinación (A) hasta que el alimentador haya girado completamente hacia la derecha. De esta manera se establece el valor de ajuste del sensor de inclinación derecho.

A-Control de inclinación

AG,OUO1035,1380 -63-05JAN00-8/12

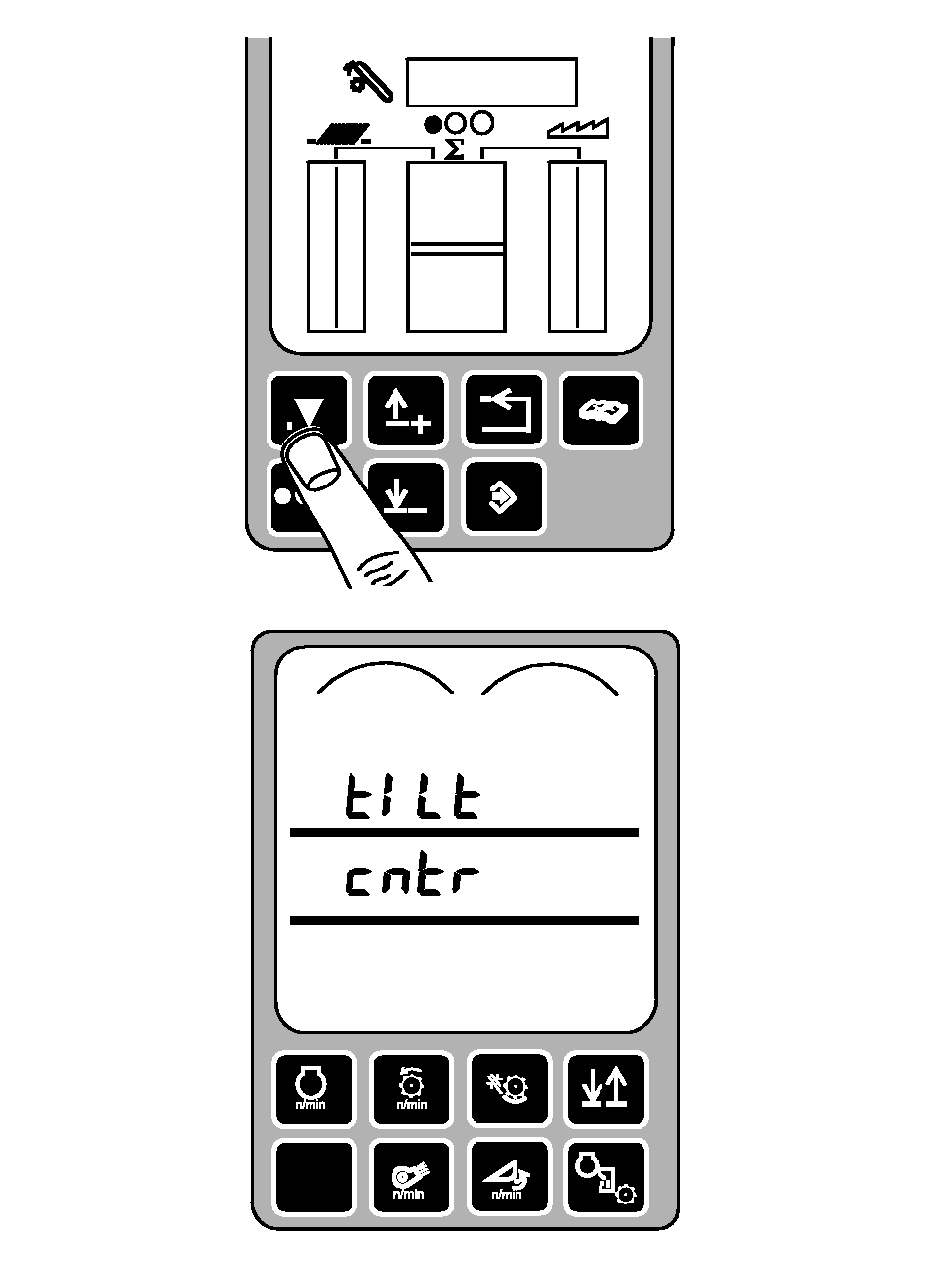

Pulsar la tecla de calibración. Los mensajes "tiLt" y "cntr" se visualizan en el tacómetro.

AG,OUO1035,1380 -63-05JAN00-9/12

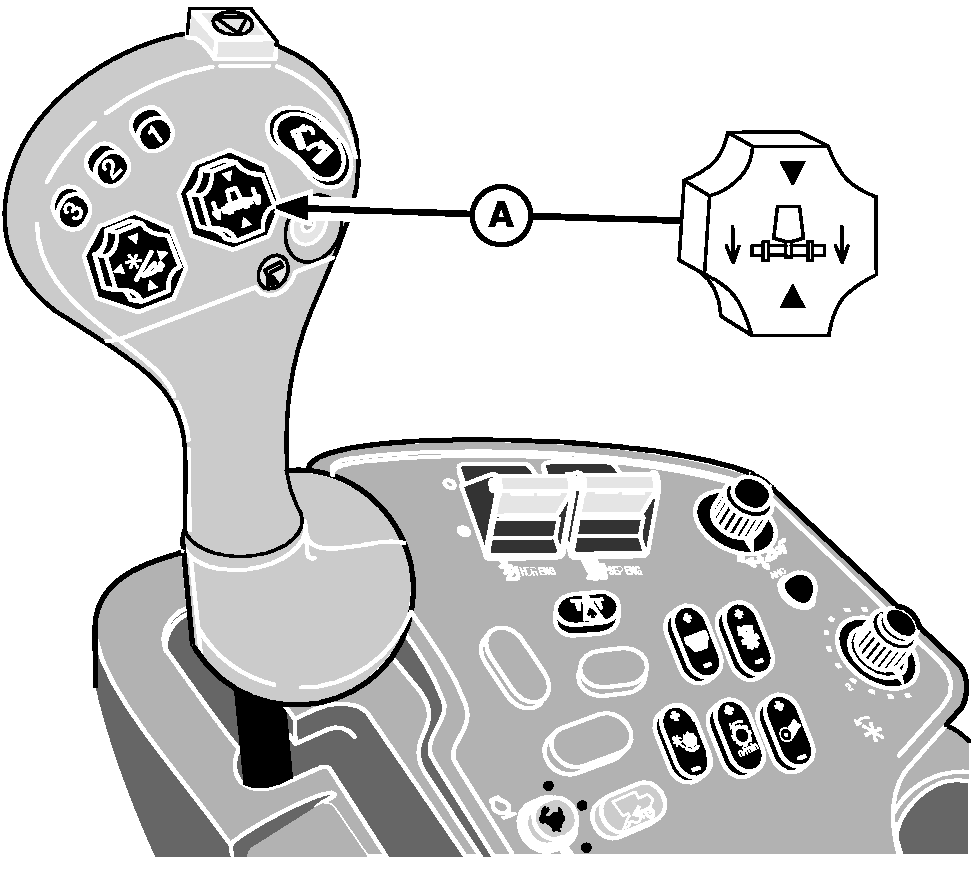

Usar el control de inclinación (A) para nivelar el alimentador.

Para una indicación visual del nivel de la plataforma de corte con respecto al chasis de la cosechadora, el alimentador CONTOURMASTER ™ tiene un indicador manual.

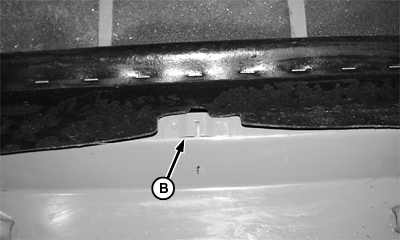

Cuando la muesca (B) está en el centro del sello de caucho, la plataforma de corte está aproximadamente nivelada con el cuerpo de la cosechadora.

A-Control de inclinación
B-Muesca

CONTOURMASTER es una marca registrada de Deere & Company.

AG,OUO1035,1380 -63-05JAN00-10/12

Presionar la tecla de calibración. El mensaje "EOC" se visualiza en el tacómetro.

AG,OUO1035,1380 -63-05JAN00-11/12

Pulsar la tecla de introducir para guardar el valor de calibración, o pulsar la tecla de regresar para interrumpir la calibración (sin guardar los valores nuevos).

Pulsar la tecla de flecha hacia atrás para volver al funcionamiento normal.

AG,OUO1035,1380 -63-05JAN00-12/12
