Calibración del punto cero del sensor de placas de plataforma

El sensor de posición de la placa de la plataforma se calibra usando el procedimiento de calibración de la placa de la plataforma. El procedimiento de calibración de la placa de la plataforma debe llevarse a cabo antes del uso inicial de la máquina o cuando se cambia el sensor de posición de la placa.

Preparación de la plataforma de corte para la calibración:

Conectar la plataforma para maíz a la cosechadora y conectar su arnés al arnés de la cosechadora.

Comprobar que el sensor de posición de la placa de la plataforma funciona.

Arrancar la cosechadora.

AG,OUO1035,1381 -63-05JAN00-1/10

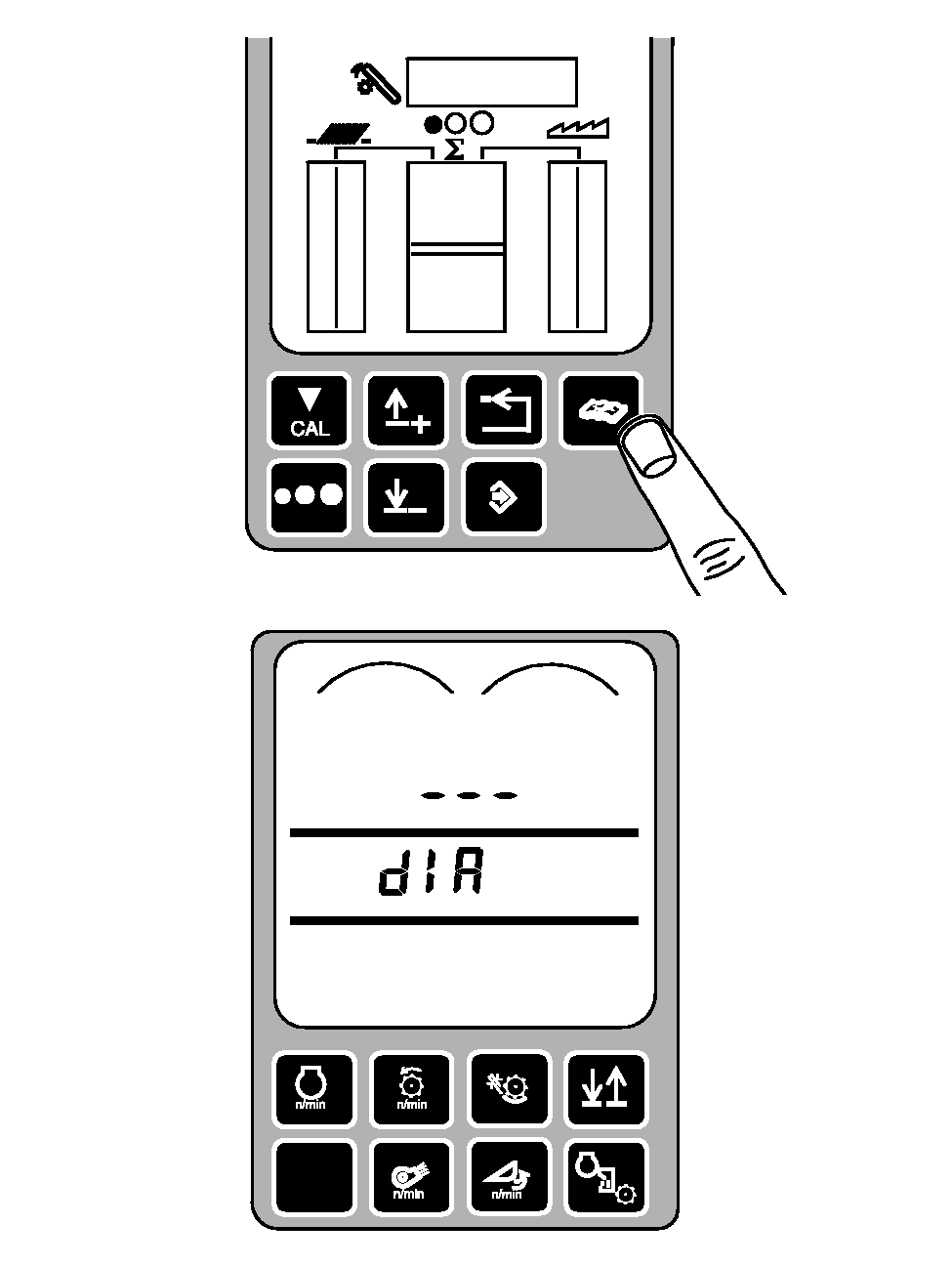

Pulsar la tecla de diagnóstico. En el tacómetro con tres pantallas aparecerá DIA.

AG,OUO1035,1381 -63-05JAN00-2/10

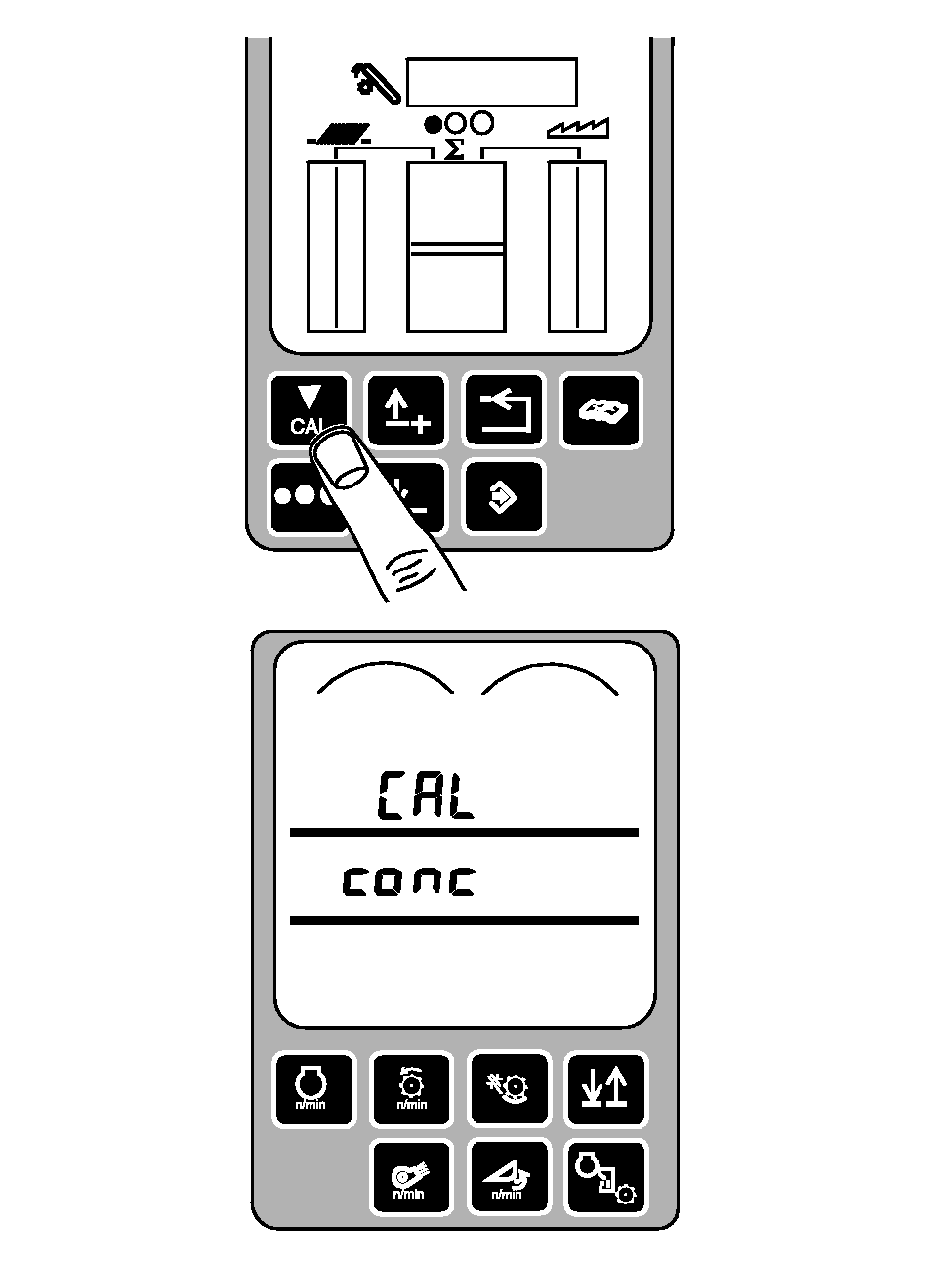

Presionar la tecla de calibración. En el tacómetro aparecerán CAL (calibración) y conc (cóncavo).

AG,OUO1035,1381 -63-05JAN00-3/10

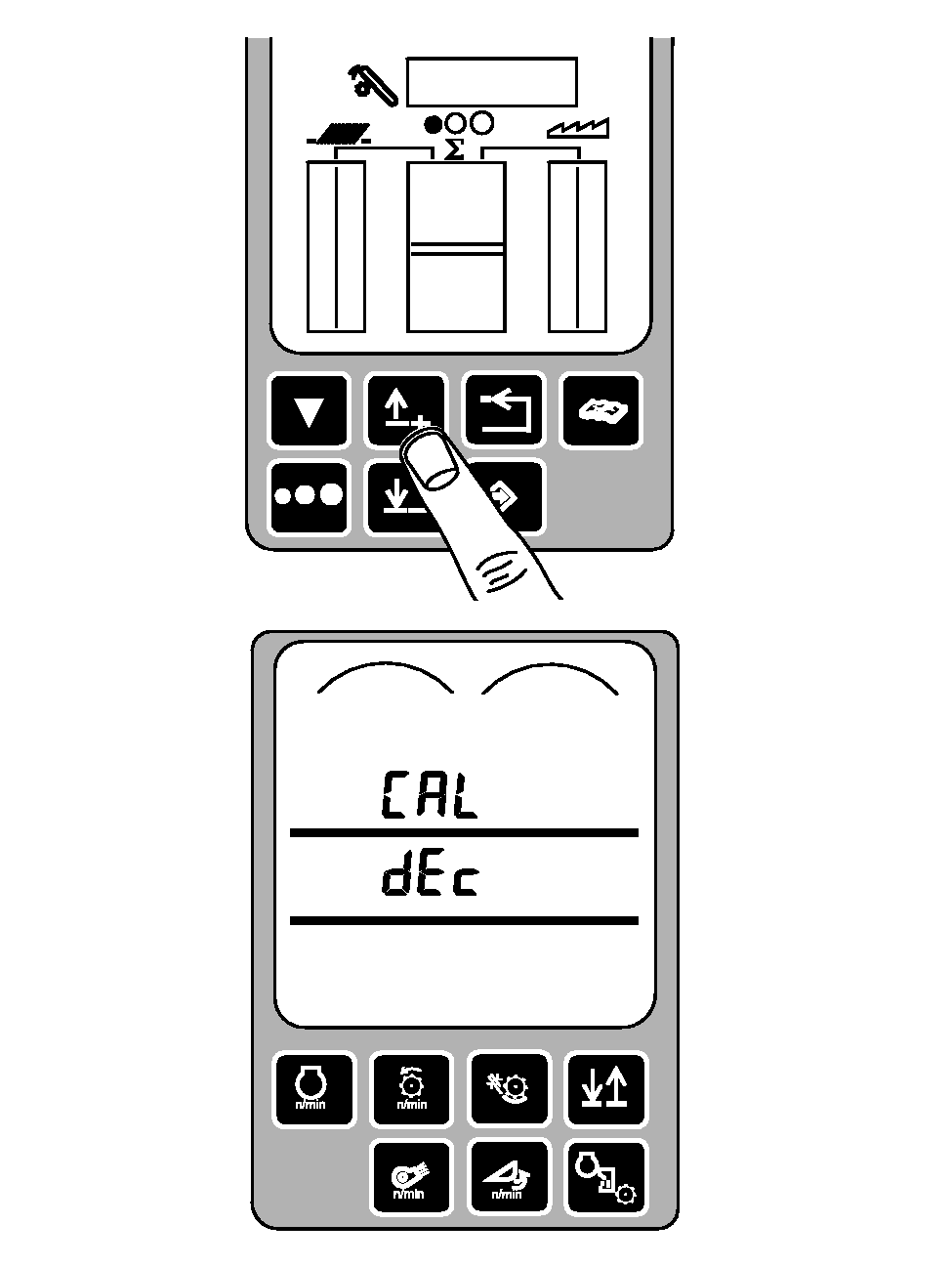

Pulsar las teclas de flecha arriba o flecha abajo hasta que los mensajes "CAL" y "dEc" se visualicen en el tacómetro.

AG,OUO1035,1381 -63-05JAN00-4/10

Pulsar la tecla de calibración. Los mensajes "dEc" y "CLOS" se visualizan en el tacómetro.

AG,OUO1035,1381 -63-05JAN00-5/10

Para fijar el valor mínimo de ajuste del sensor:

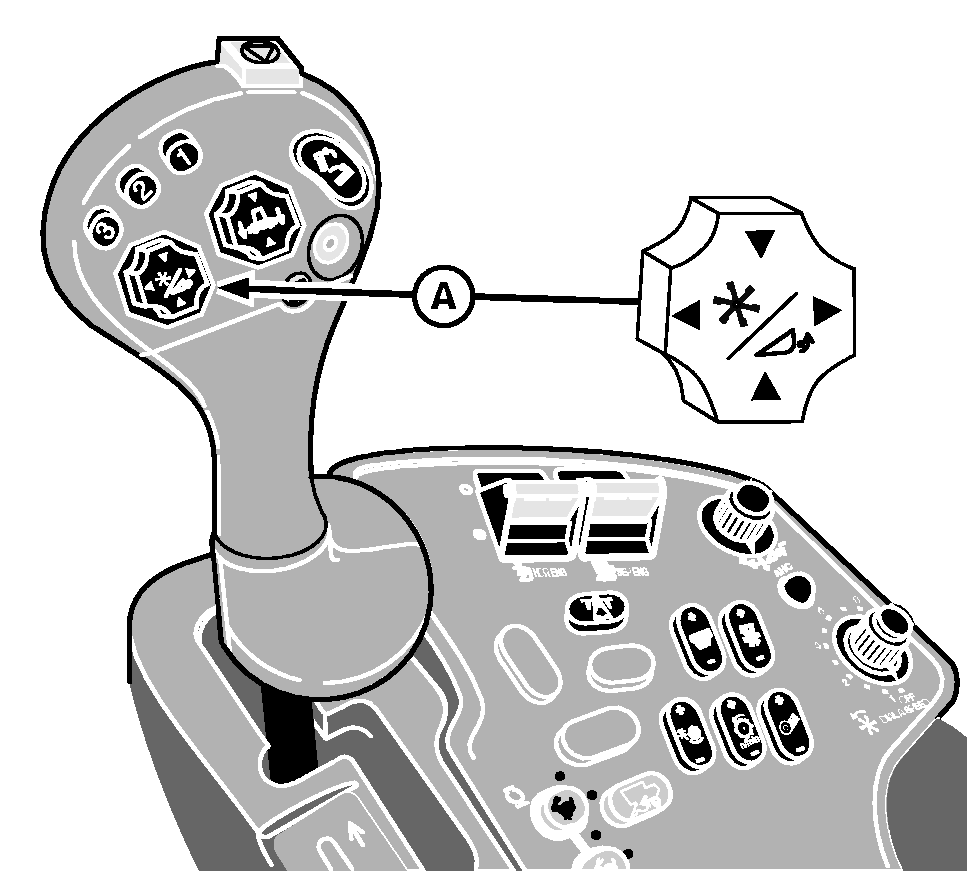

Mantener pulsado el lado derecho del control (A) de desplazamiento longitudinal del molinete hasta que las placas de la plataforma estén totalmente cerradas.

A-Control de desplazamiento longitudinal del molinete

AG,OUO1035,1381 -63-05JAN00-6/10

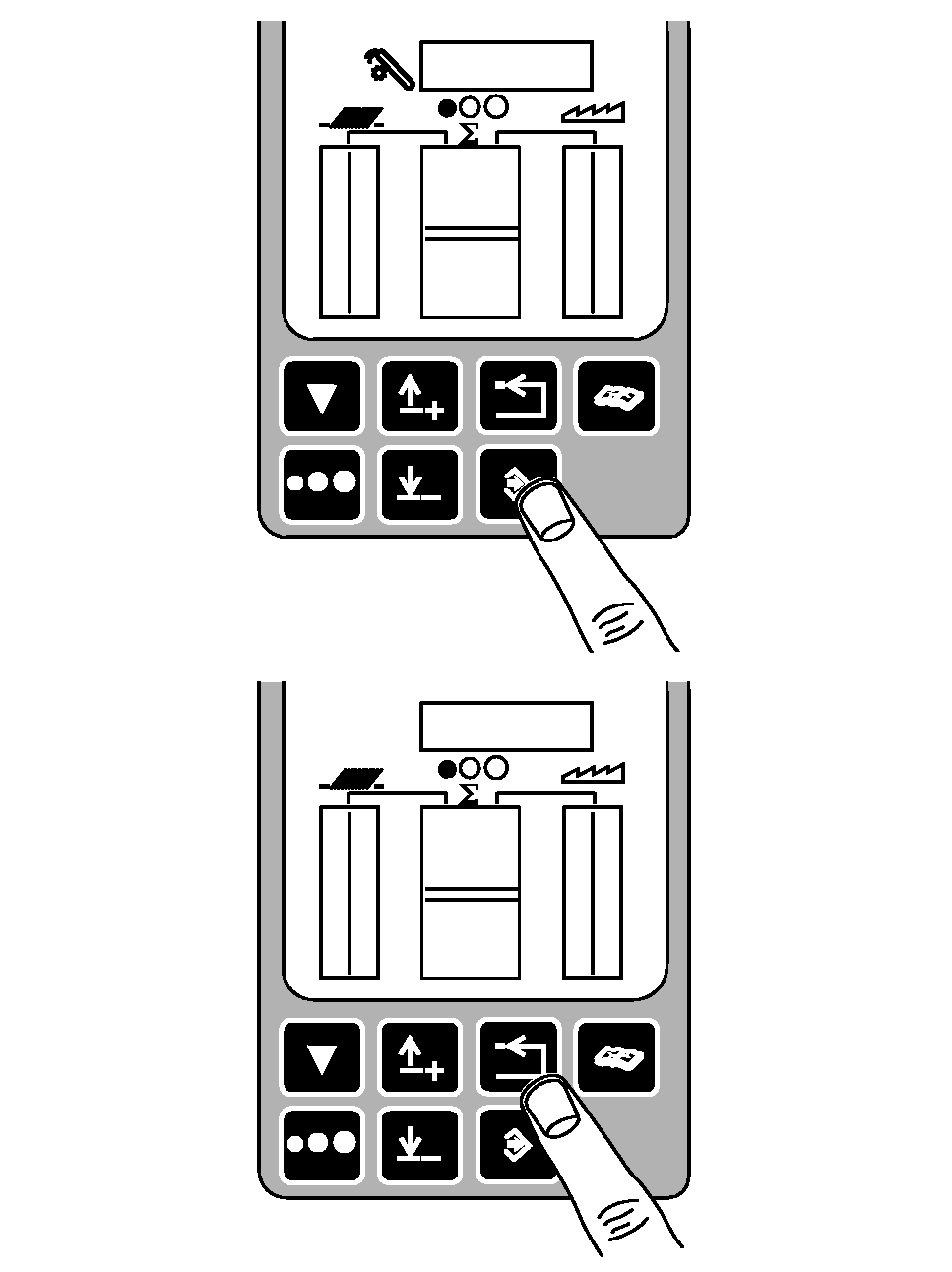

Pulsar la tecla de introducir para guardar el valor de calibración, o pulsar la tecla de regresar para interrumpir la calibración (sin guardar los valores nuevos).

AG,OUO1035,1381 -63-05JAN00-7/10

Para fijar el valor máximo de ajuste del sensor:

Mantener pulsado el lado izquierdo del control (A) de desplazamiento longitudinal del molinete hasta que las placas de la plataforma estén totalmente abiertas.

A-Control de desplazamiento longitudinal del molinete

AG,OUO1035,1381 -63-05JAN00-8/10

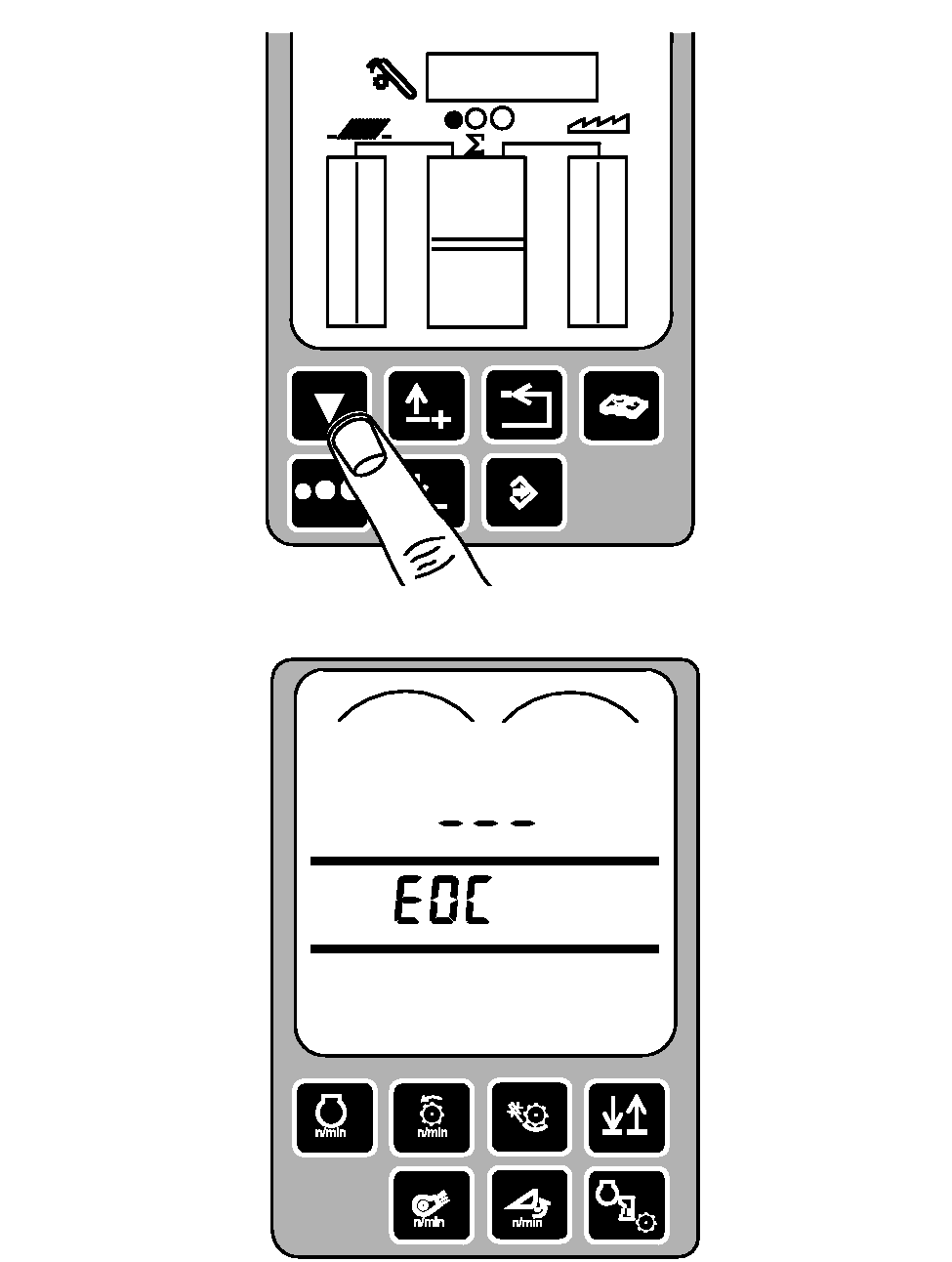

Presionar la tecla de calibración. El mensaje "EOC" se visualiza en el tacómetro.

AG,OUO1035,1381 -63-05JAN00-9/10

Pulsar la tecla de introducir para guardar el valor de calibración, o pulsar la tecla de regresar para interrumpir la calibración (sin guardar los valores nuevos).

Pulsar la tecla de flecha hacia atrás para volver al funcionamiento normal.

AG,OUO1035,1381 -63-05JAN00-10/10
