Puerta inferior del alimentador y soporte del sello de la placa alimentadora

ATENCION: Levantar el alimentador, bajar el tope de seguridad, apagar el motor, aplicar el freno de estacionamiento y sacar la llave de contacto.

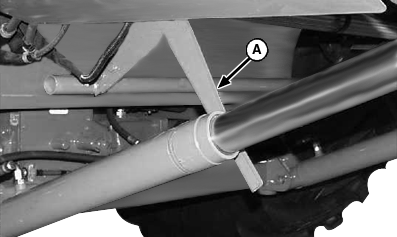

Mover la palanca (A) hacia abajo y atrás para abrir la puerta.

IMPORTANTE: La palanca se deformará si se la deja hacia abajo cuando se baja el alimentador.

Tirar la palanca hacia adelante y arriba para cerrarla.

A-Palanca

AG,OUO1035,1444 -63-10JAN00-1/2

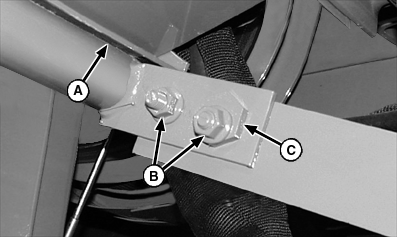

Si la puerta del alimentador no sella bien en el punto (A), podría ocurrir una fuga de granos.

Aflojar los pernos (B) en ambos lados.

Girar la excéntrica (C).

Apretar el perno que fija la excéntrica.

Apretar los pernos restantes.

A-Sello de la puerta del alimentador
B-Pernos
C-Excéntrica

AG,OUO1035,1444 -63-10JAN00-2/2
