Nivelación de plataforma de corte (cosechadoras sin sistema CONTOURMASTER™)

La plataforma de corte debe estar nivelada cuando se la acopla al alimentador.

Levantar la plataforma de corte a una altura intermedia.

Colocarse en una posición aproximadamente a 5 m (15 ft) delante de la plataforma de corte.

Comparar el fondo de la plataforma con el eje delantero de la cosechadora.

IMPORTANTE: Los neumáticos deberán tener una misma presión de inflado para ajustar el nivel con precisión.

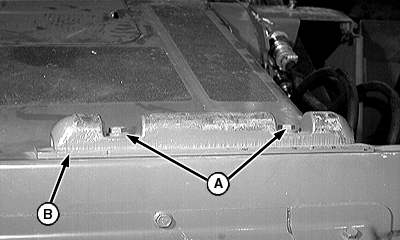

Si la plataforma de corte no está nivelada, quitar los pernos (A) y mover los suplementos (B) de un lado de la viga superior del alimentador a otro para nivelar la plataforma de corte. Apretar los pernos según se especifica.

Valor especificado

A-Pernos
B-Suplementos

CONTOURMASTER es una marca registrada de Deere & Company.

AG,OUO1035,1446 -63-10JAN00-1/1
