Ajuste de la altura del tambor

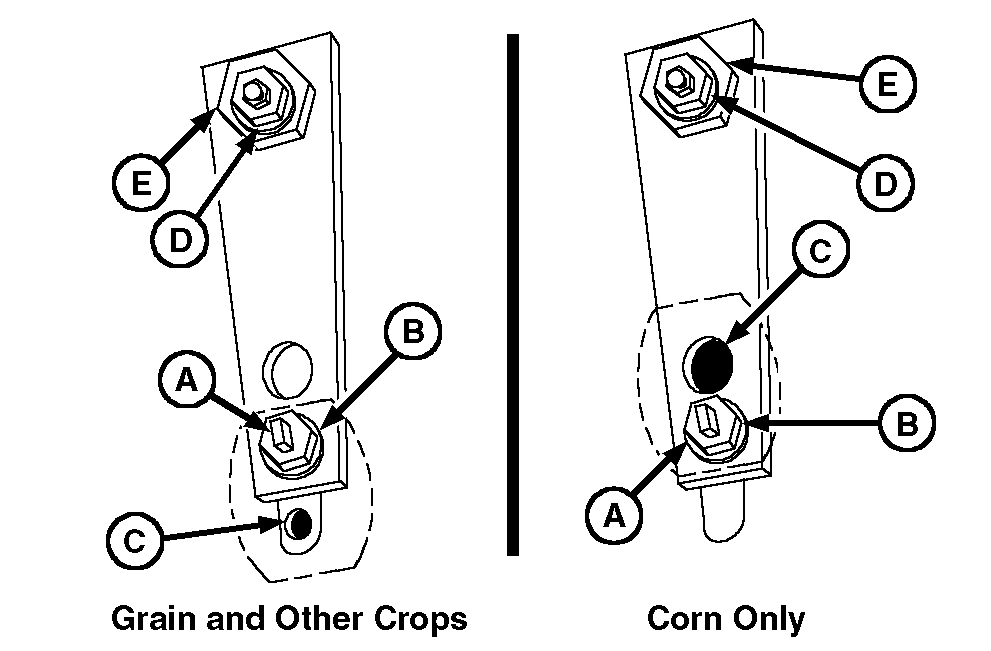

Abrir los escudos laterales de los alimentadores izquierdo y derecho. Los pernos de ajuste (A) se encuentran en ambos lados del alimentador. Aflojar la tuerca (B). Para granos pequeños, girar el perno (A) hasta que el agujero (C) esté alineado a través de la chapa lateral. El perno tiene una parte plana para una llave. Apretar la tuerca al valor especificado. Para obtener una separación de 25 mm (1 in.) para maíz, aflojar la tuerca (B). Girar el perno (A) hasta que el agujero (C) esté alineado en el extremo superior de la ranura. Apretar la tuerca al valor especificado. Para la separación para grano, aflojar la tuerca (D) y girar la leva (E) hasta obtener 3 mm (1/8 in.) entre la aleta y el fondo del alimentador a ambos lados. Apretar la tuerca. La leva (G) no se ajusta para maíz. Valor especificado
|
|
ATENCION:
Levantar el alimentador, bajar el tope de seguridad, apagar el motor, aplicar el freno de estacionamiento y sacar la llave de contacto.
AG,OUO1035,1448 -63-10JAN00-1/1 |
