Puertas de ala de gaviota izquierda y derecha

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

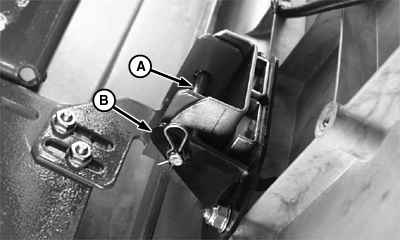

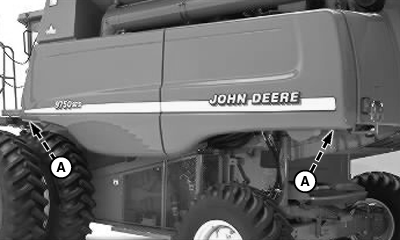

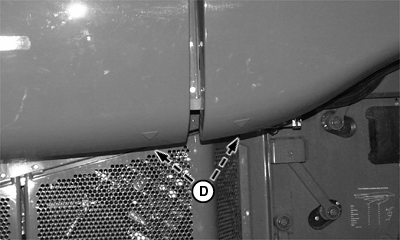

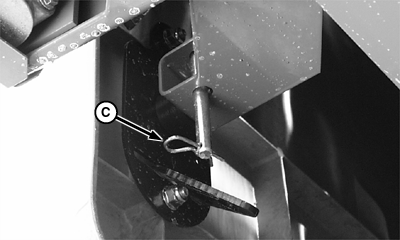

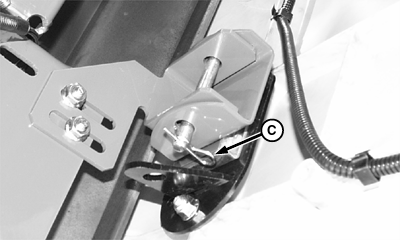

Para abrir las puertas del lado izquierdo, retirar la pinza de resorte y el pasador (A) de la placa de bloqueo (B). Volver a instalar la pinza (C) de resorte en el pasador. Tirar hacia arriba de los pestillos (D) y después tirar hacia afuera de la puerta de ala de gaviota para levantarla.

A-Pasador
B-Placas de bloqueo
C-Pinza de resorte
D-Pestillos

AG,OUO1035,1449 -63-10JAN00-1/3

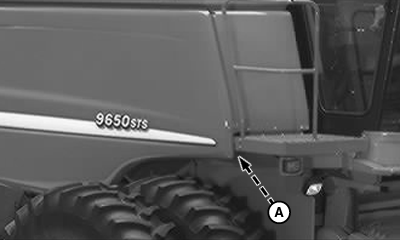

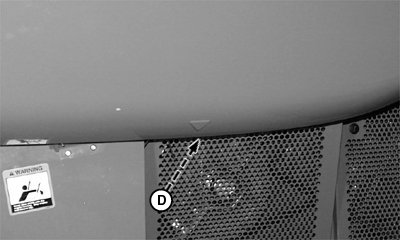

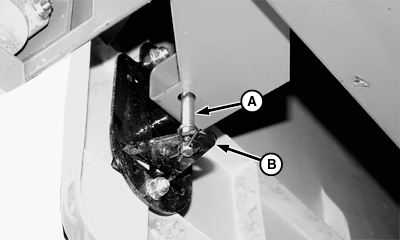

Para abrir las puertas del lado derecho, retirar la pinza de resorte y el pasador (A) de la placa de bloqueo (B). Volver a instalar la pinza (C) de resorte en el pasador. Tirar hacia arriba del pestillo (D) y después tirar hacia afuera de la puerta de ala de gaviota para levantarla.

A-Pasador
B-Placa de bloqueo
C-Pinza de resorte
D-Palanca de traba

AG,OUO1035,1449 -63-10JAN00-2/3

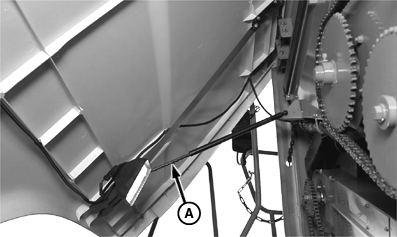

IMPORTANTE: No usar el cilindro (A) como asidero ni colgar objetos de los cilindros. Esto podría causar la deflexión de la varilla y dañar el cilindro.

En tiempo frío o con vientos fuertes, las puertas de ala de gaviota pueden moverse lentamente hacia abajo. Colocar el tope en la varilla para fijar el escudo en la posición levantada.

A-Cilindro

AG,OUO1035,1449 -63-10JAN00-3/3
