Escudos del lado derecho

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

Sacar el pasador de traba rápida (A) y abrir el escudo trasero (B) para darle mantenimiento a las correas.

A-Pasador de traba rápida
B-Escudo trasero

AG,OUO1035,1450 -63-11JAN00-1/2

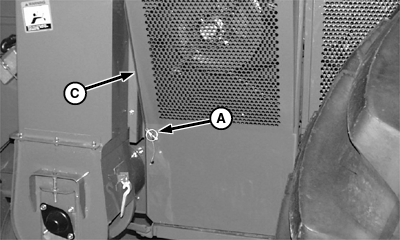

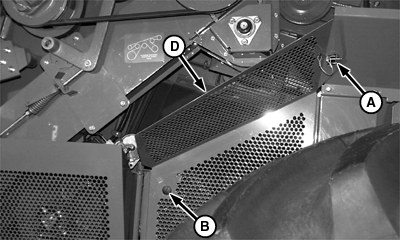

Retirar los pasadores (A) de traba rápida y (con un destornillador) girar la traba (B) en sentido contrahorario.

Levantar y retirar el escudo (C) trasero y el escudo (D) central.

A-Pasador de traba rápida
B-Traba
C-Escudo trasero
D-Escudo central

AG,OUO1035,1450 -63-11JAN00-2/2
