Cubiertas de separadores de púa única

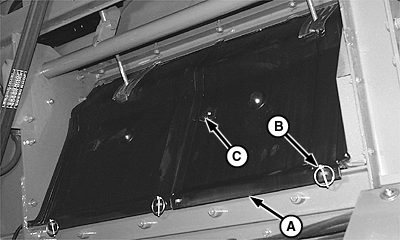

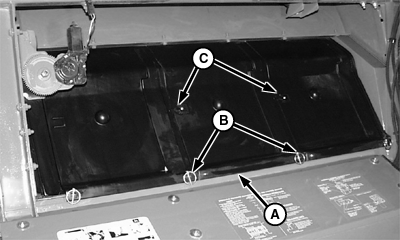

IMPORTANTE: Para evitar las pérdidas de grano, compruebe que las cubiertas queden a ras con el separador y por debajo de su borde. Las cubiertas se instalan de izquierda a derecha, mirando la máquina de frente. Se usan dos cubiertas (A) en cada lado de la máquina para sellar la sección de trilla. Las tres cubiertas (A) de cada lado sellan la sección del separador. Los pasadores de traba rápida (B) y las pletinas con resorte (C) se usan para fijar las cubiertas. Para quitar la cubierta, quitar los pasadores de traba rápida y elevar las pletinas con resorte. Tirar del escudo hacia afuera para que quede libre de las escuadras retenedoras.
|
|
ATENCION:
Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.
AG,OUO1035,1451 -63-11JAN00-1/1 |
