Ajuste de las aletas del picador

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

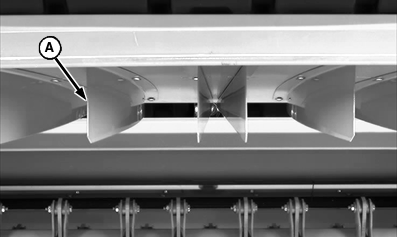

Ajustar las aletas (A) para esparcir el material sobre una superficie grande sin cubrir la cosecha sin segar.

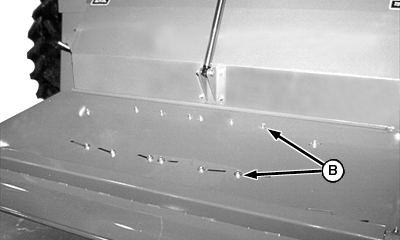

Aflojar las tuercas (B) y ajustar hacia afuera las aletas en las ranuras. Apretar las tuercas.

A-Aletas
B-Tuercas

AG,OUO1035,1483 -63-13JAN00-1/2

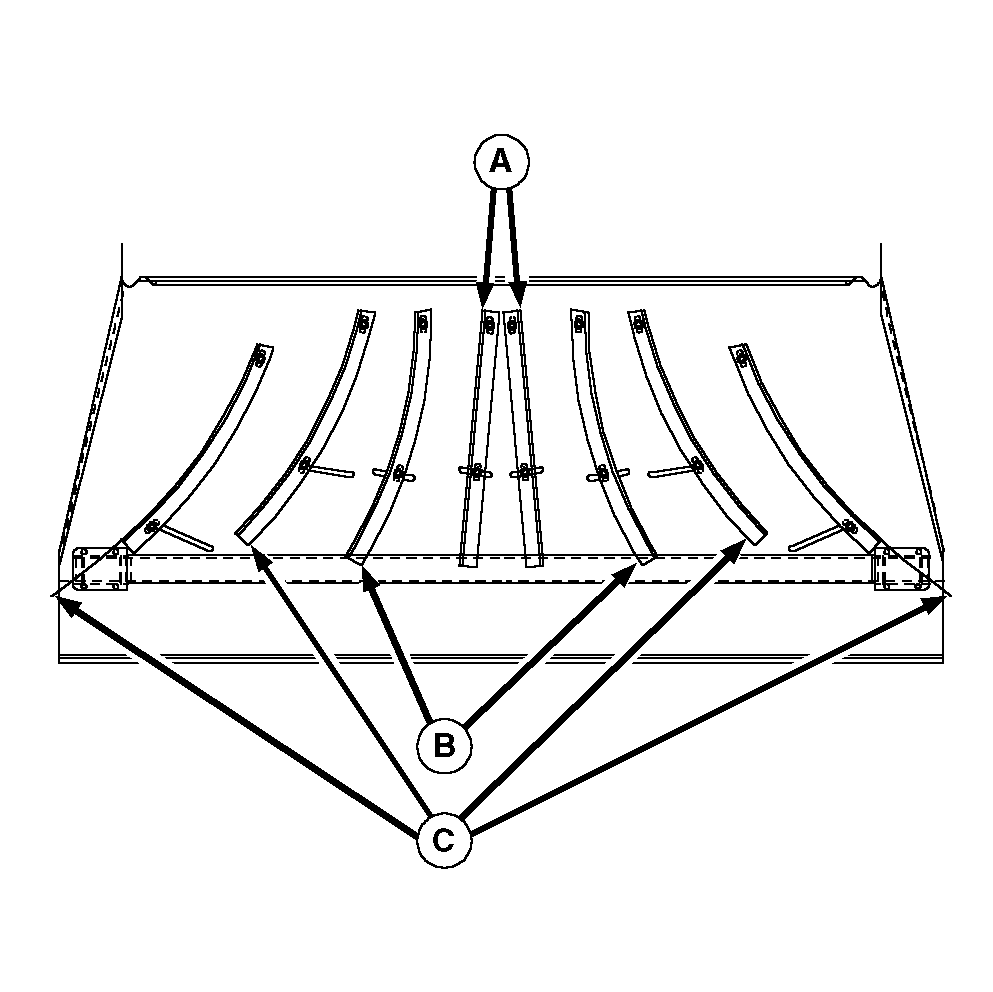

Si el patrón de esparcido del picador es pobre, ajustar la distancia de las paletas (A) interiores a 1/4 de las ranuras, la distancia de las paletas (B) exteriores a 1/2 de las ranuras y la paletas (C) exteriores en la posición más exterior.

A-Paletas centrales
B-Paletas interiores (terceras desde el exterior)
C-Paletas exteriores

AG,OUO1035,1483 -63-13JAN00-2/2
