Desplazamiento del picador a la posición de hileradora

ATENCION: Apagar el motor, aplicar el freno de estacionamiento y sacar la llave.

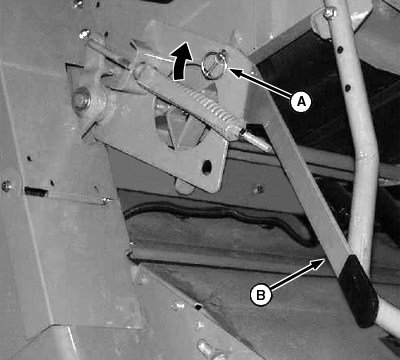

Sacar el pasador de traba rápida (A) y tirar del brazo (B) hacia afuera y arriba para aliviar la tensión de la correa del picador.

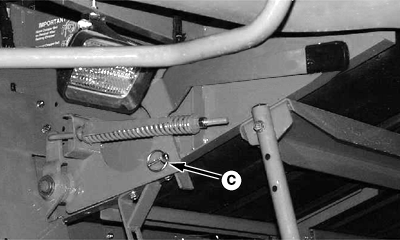

Instalar el pasador de traba rápida para sujetar el brazo en la posición de correa suelta (C).

A-Pasador de traba rápida
B-Brazo
C-Posición de correa suelta

AG,OUO1035,1486 -63-13JAN00-1/4

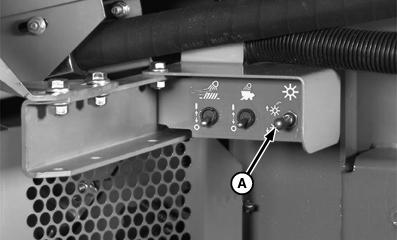

El control (A), ubicado en la hoja lateral izquierda, encima del eje trasero, eleva y baja el picador. Empujar el control hacia arriba para elevar el picador.

Elevar el conjunto del picador hasta que los pasadores de bloqueo se enganchen en su lugar.

A-Conmutador

AG,OUO1035,1486 -63-13JAN00-2/4

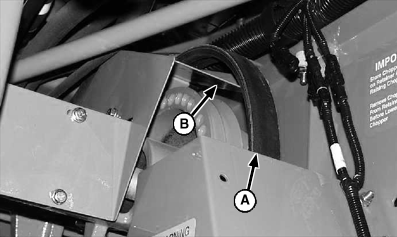

Colocar la correa impulsora (A) encima del protector (B) para impedir que gire mientras el picador está en posición de hileradora.

A-Correa impulsora
B-Protector

AG,OUO1035,1486 -63-13JAN00-3/4

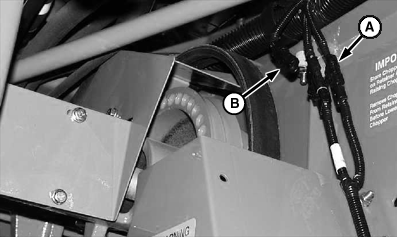

Desconectar el conector (A) del monitor de velocidad baja del eje y conectarlo a tierra (B).

A-Conector de velocidad baja del eje
B-Tierra

AG,OUO1035,1486 -63-13JAN00-4/4
